工程案例

>

>

>

廣東進賢門跨江景觀大橋

廣東進賢門跨江景觀大橋

案例描述

[[產品參數, 參數]]

項目概況

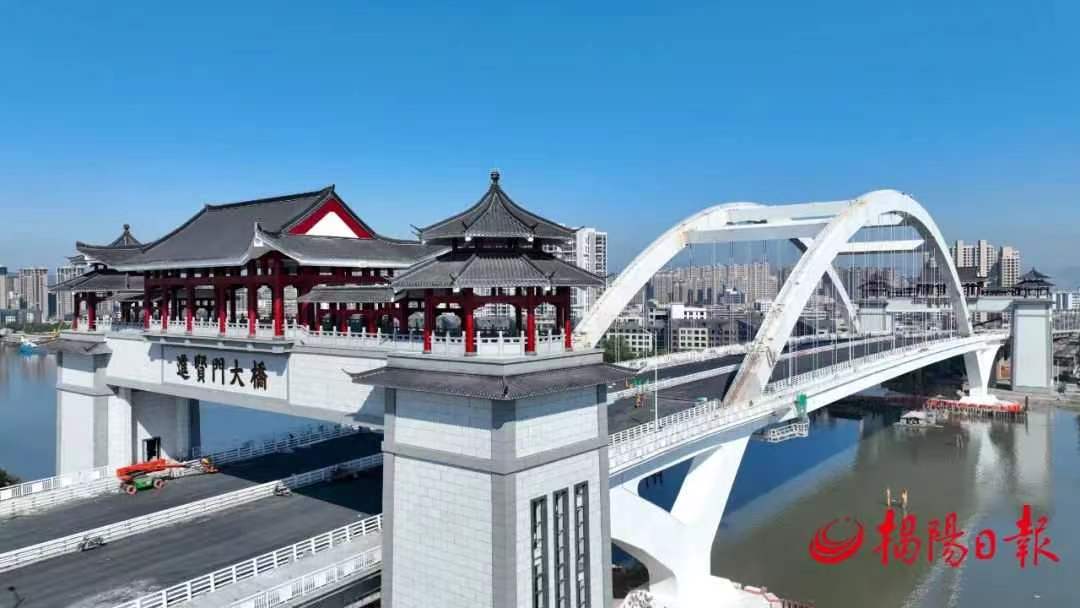

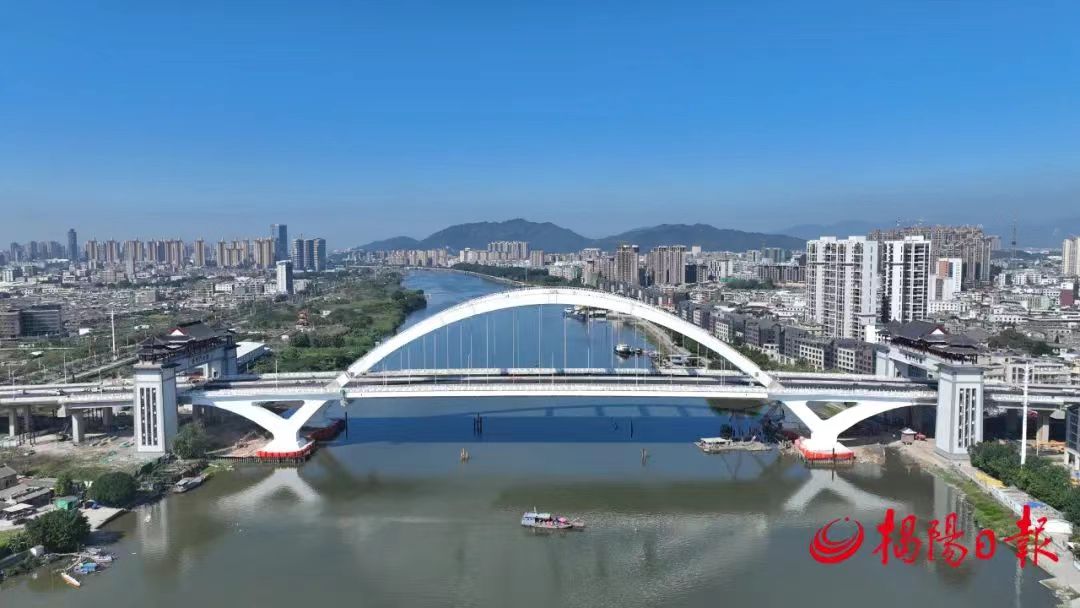

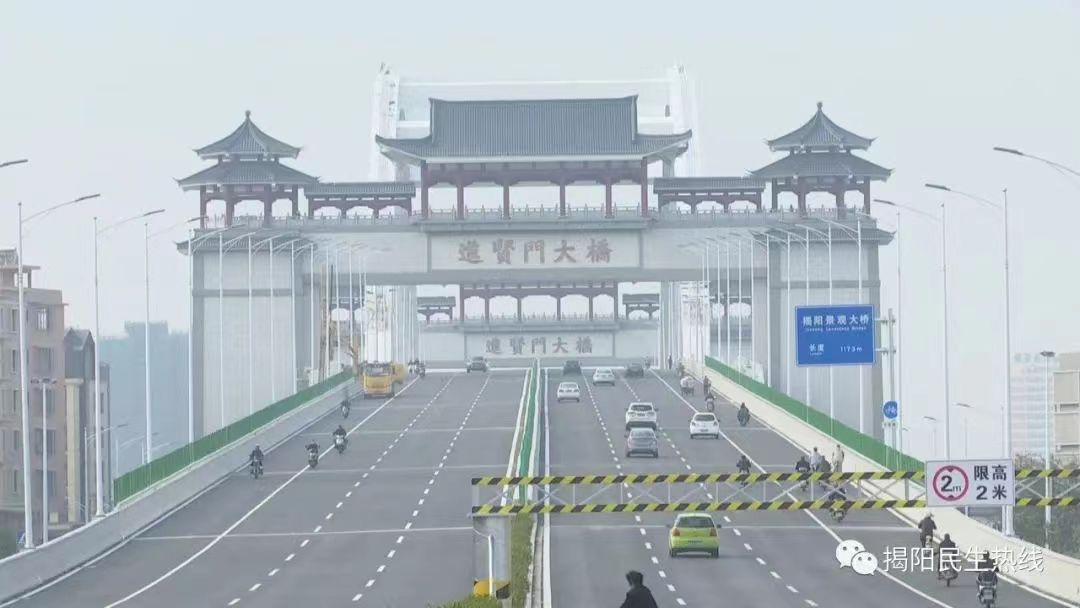

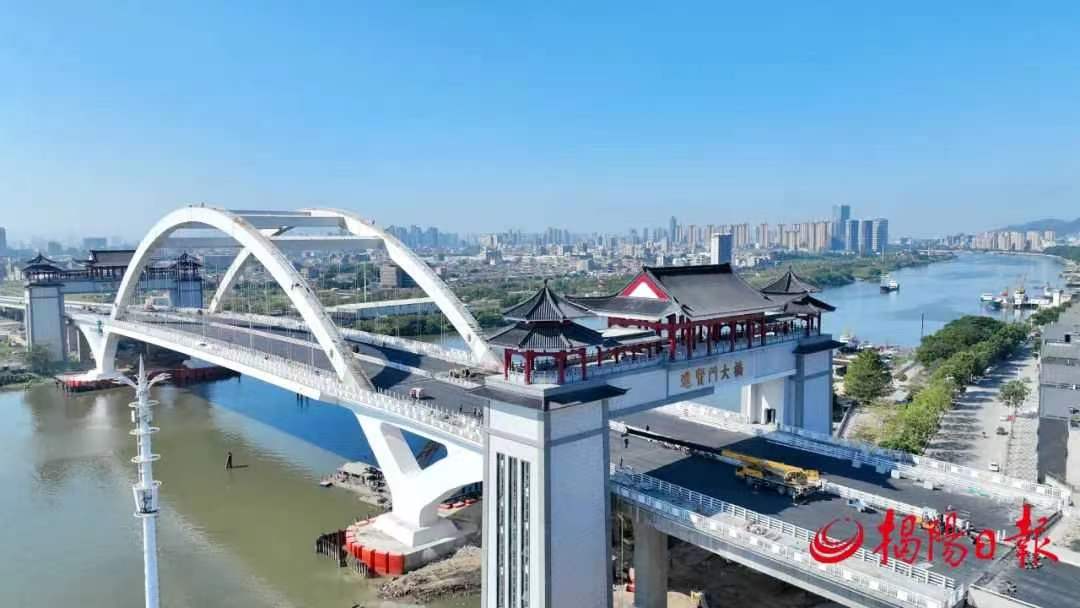

揭陽市區進賢門大道延伸段榕江跨河景觀大橋?yàn)檫M(jìn)賢門大道東延線橫跨榕江北河的控制線工程。

其介于已建成的梅東大橋與榕東大橋之間，是連接揭陽市揭東區與空港經濟區的一座重要的景觀大橋，也是目前廣東省內在建最大跨度的鋼箱飛燕式拱橋。

項目路線全長1.67km，道路等級為城市主干路，設計速度為60km/h，主要工程為一座跨榕江北河的景觀大橋。

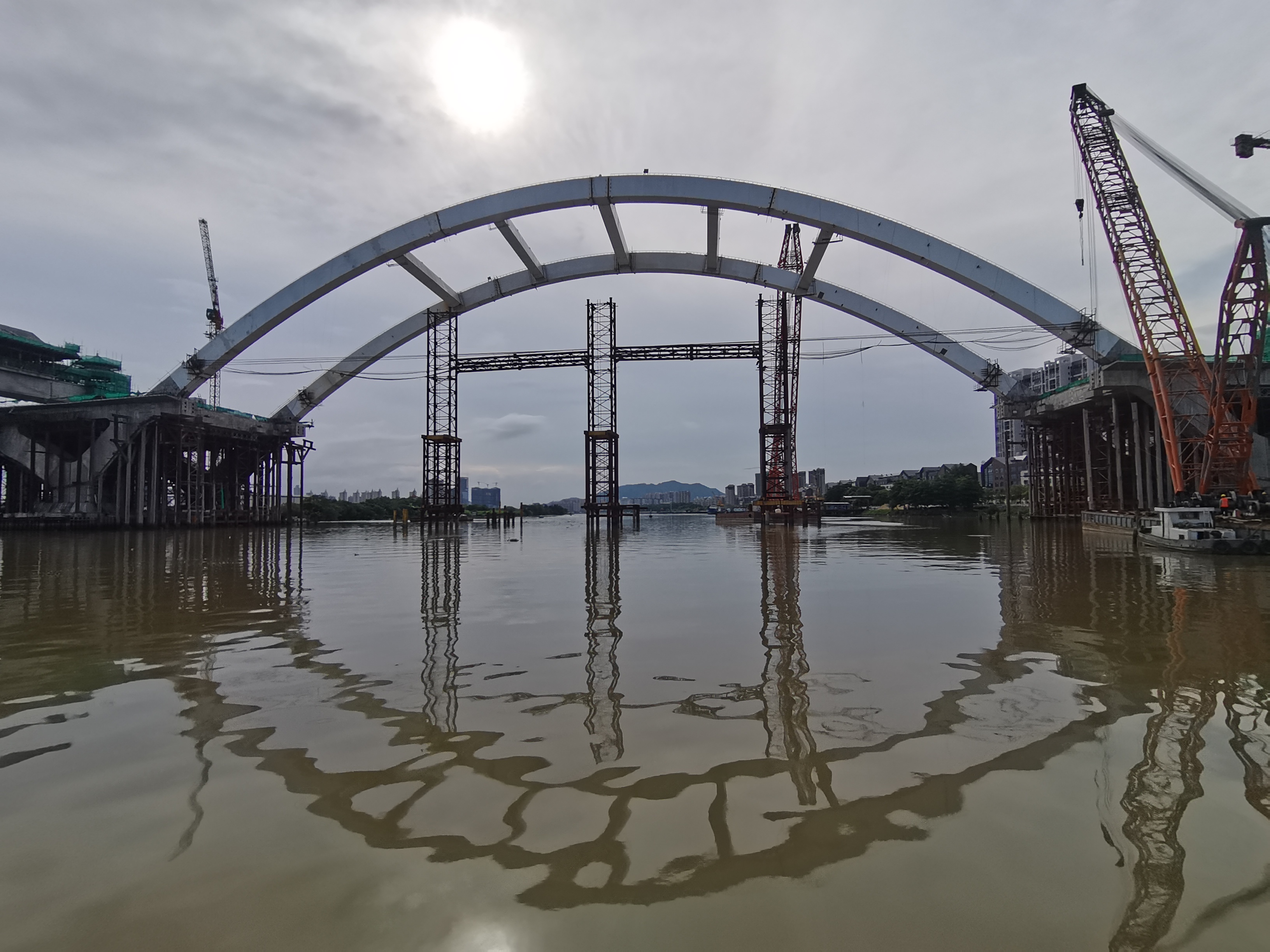

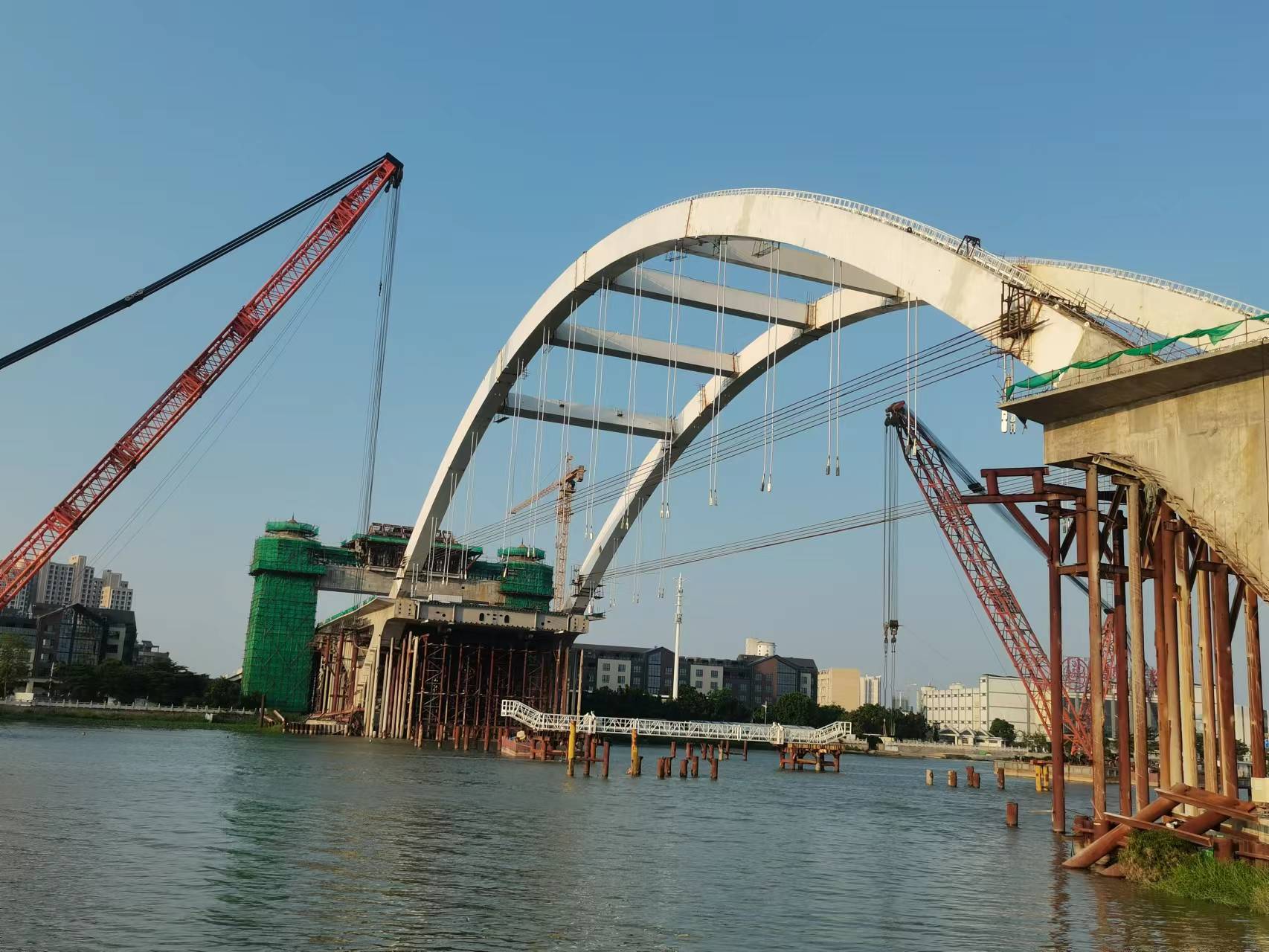

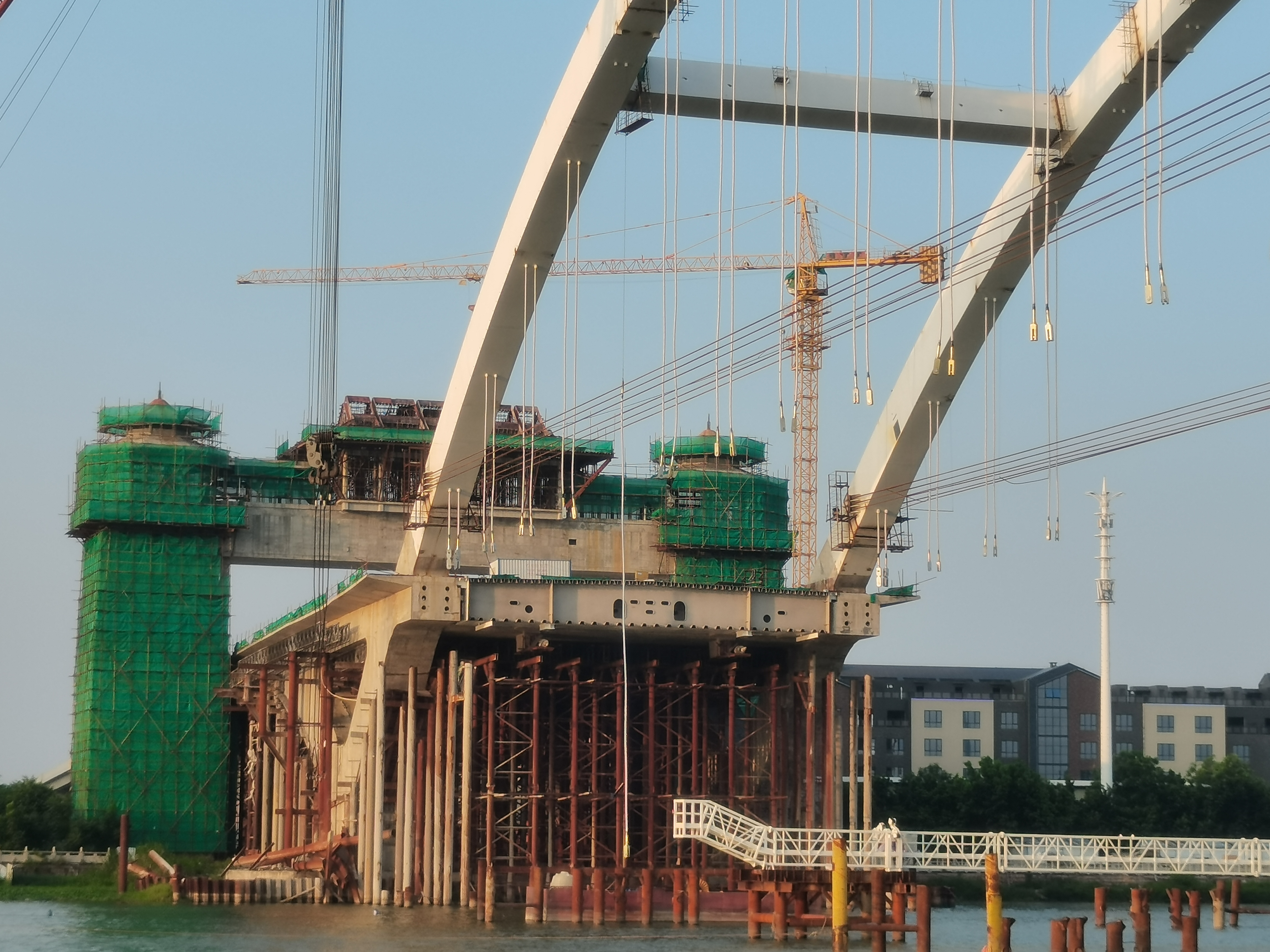

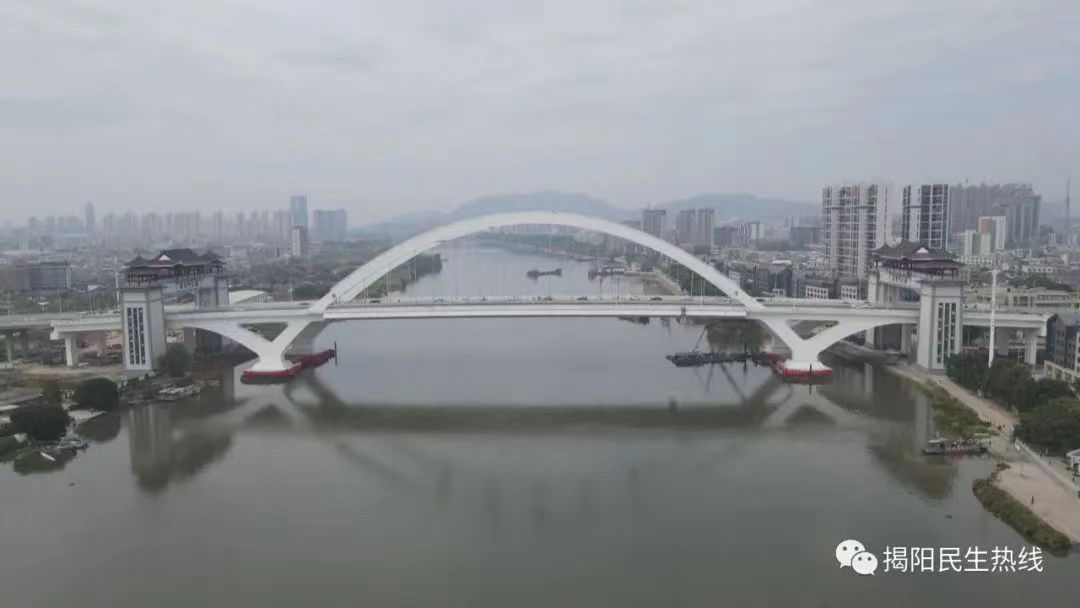

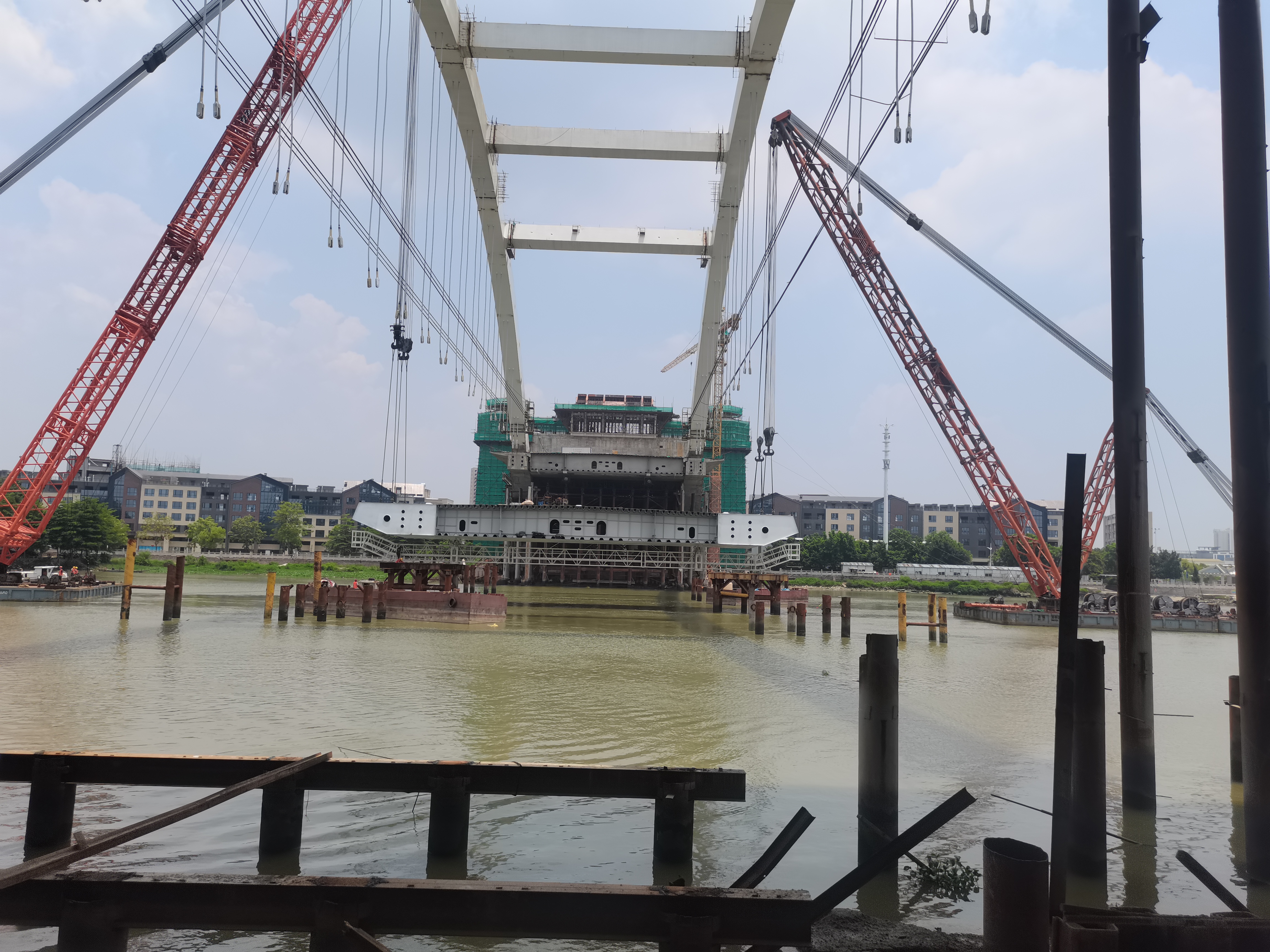

橋梁跨徑布置為：14×30+30+50+210+50+30+13×30m，橋梁全長1178.1m。主橋采用30+50+210+50+30m的中承式拱橋，引橋采用30m的跨徑連續箱梁。

1

2

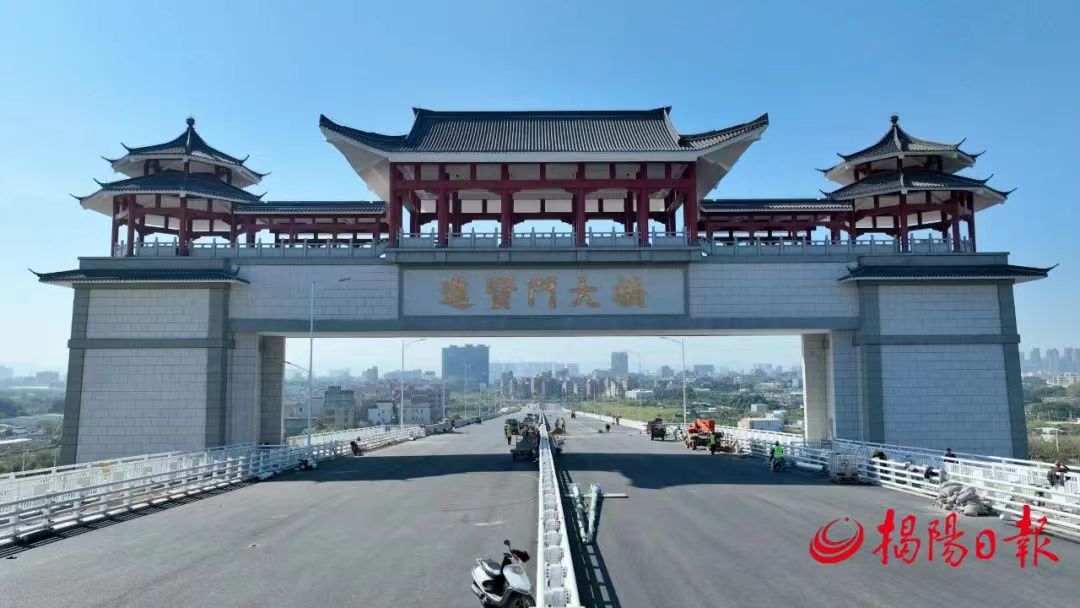

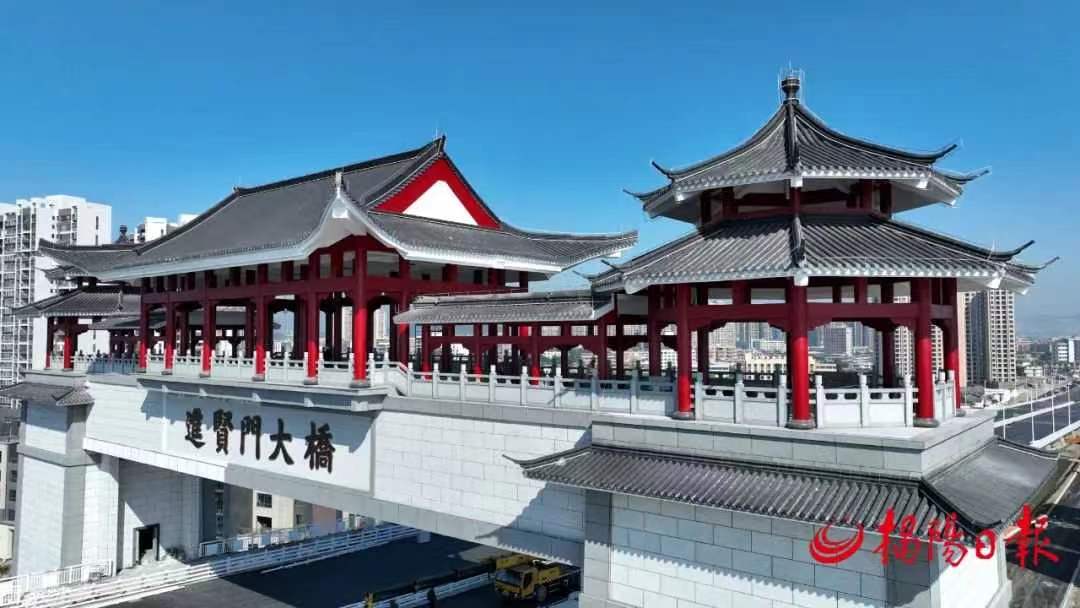

本工程以“印象進賢，水上蓮花”為主題，橋梁設計新穎，造型優美。

項目概算總投資約73872萬元，建設單位是揭陽市公路事務局，施工單位是廣東省水利水電第三工程局有限公司，勘察設計單位是廣東省交通規劃設計研究院股份有限公司。

其中橋梁工程的系桿施工安裝、吊桿施工安裝部分與拉索體系材料均由我桂橋纜索公司承攬服務。

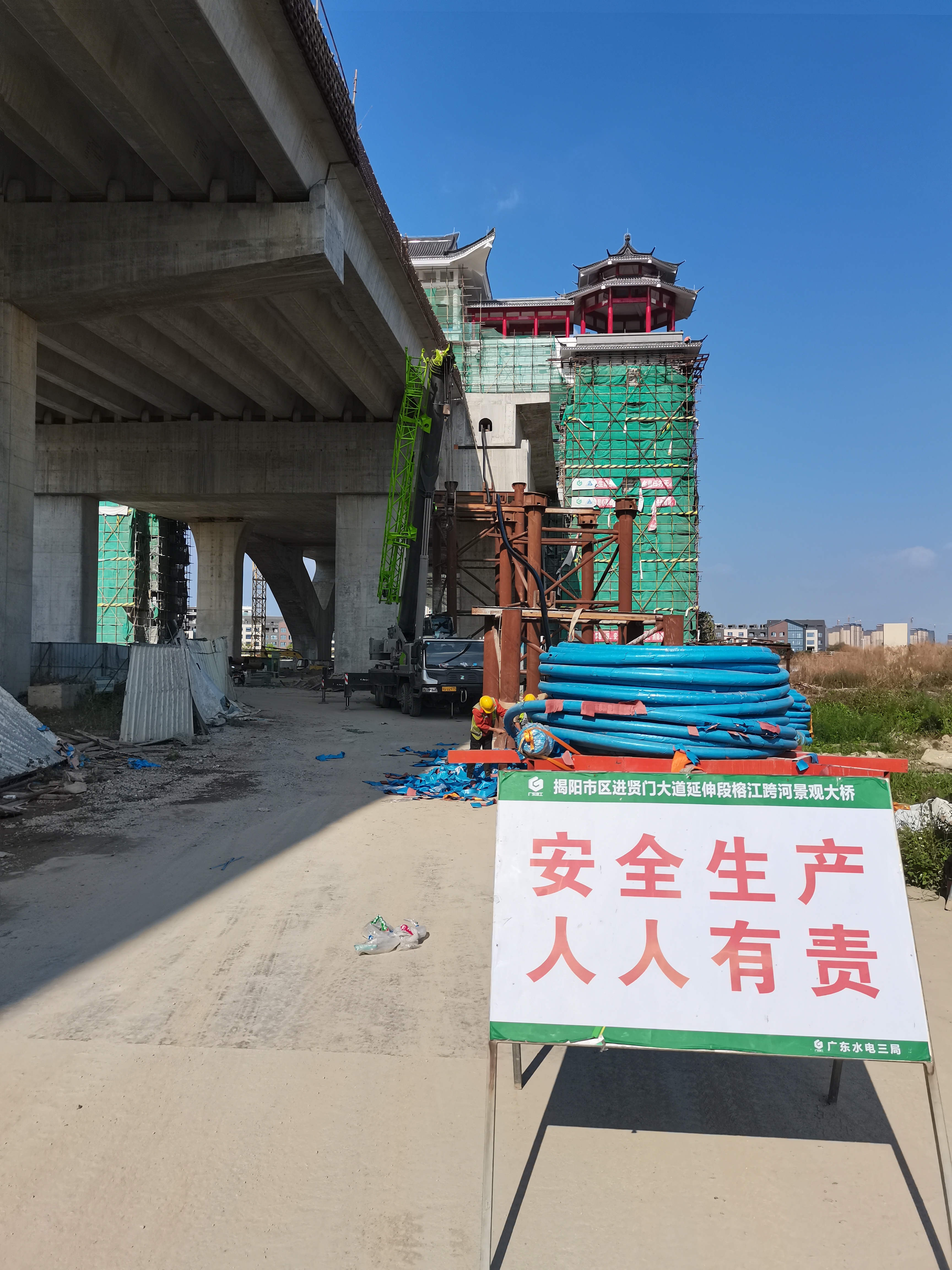

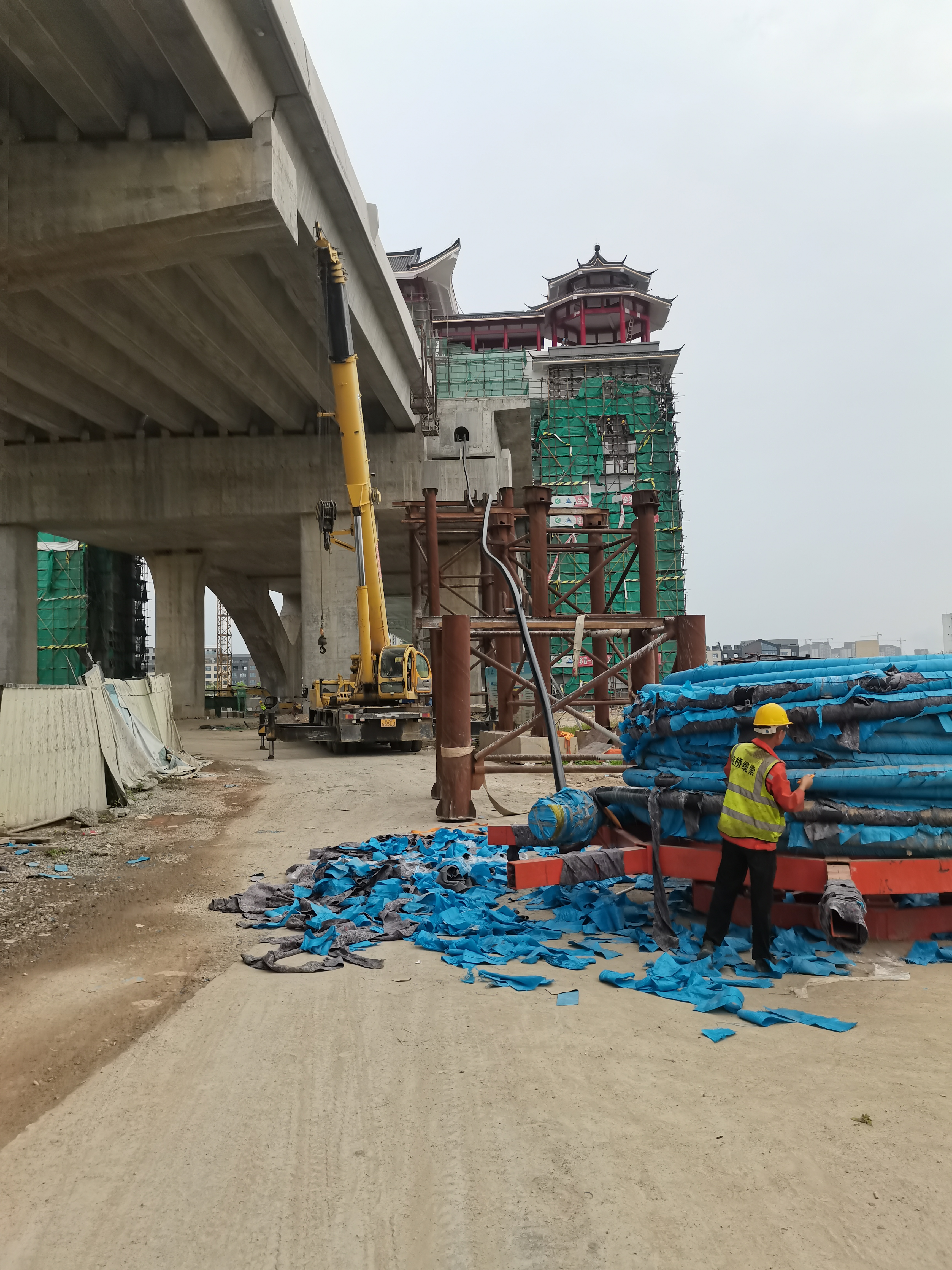

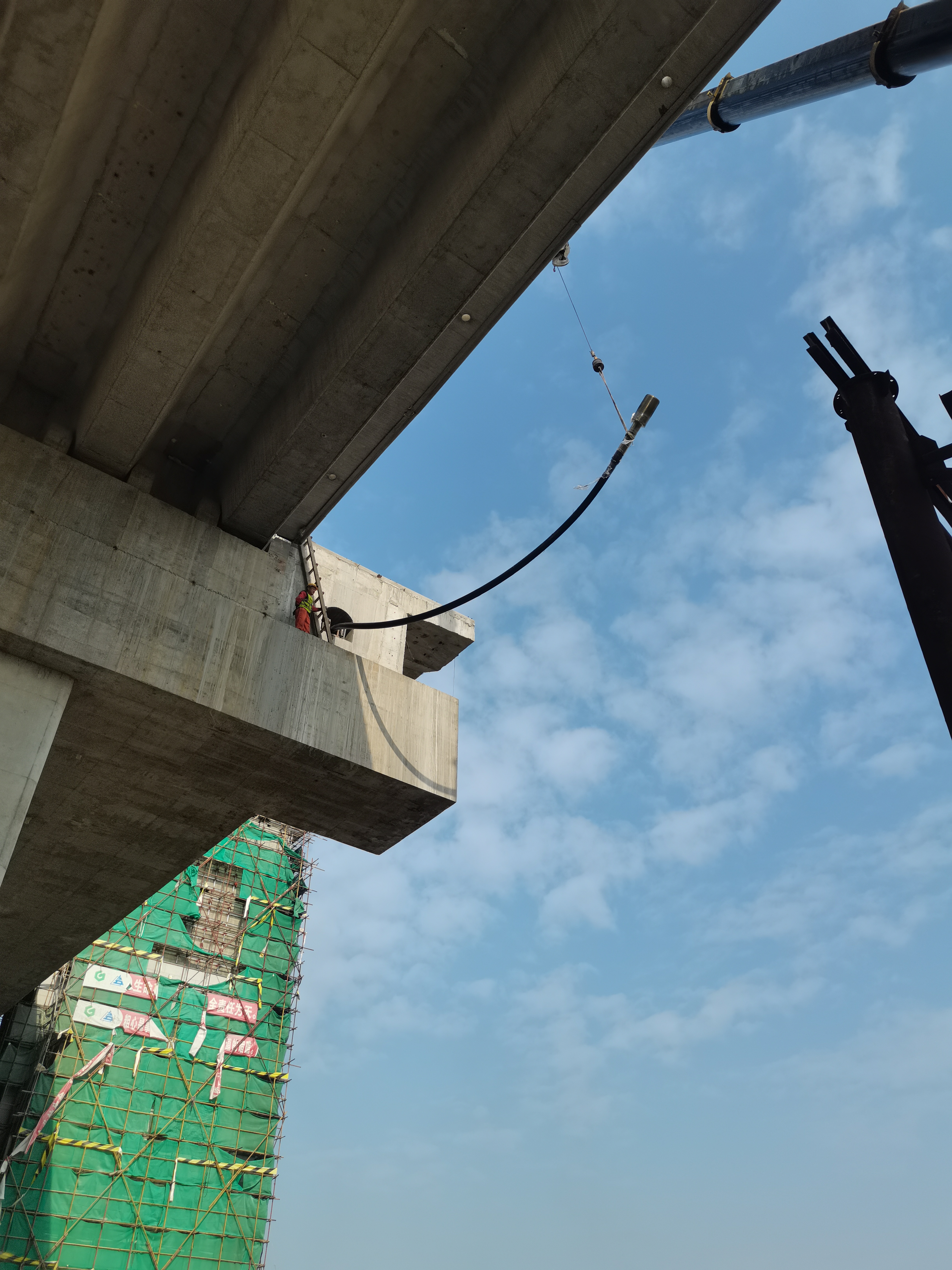

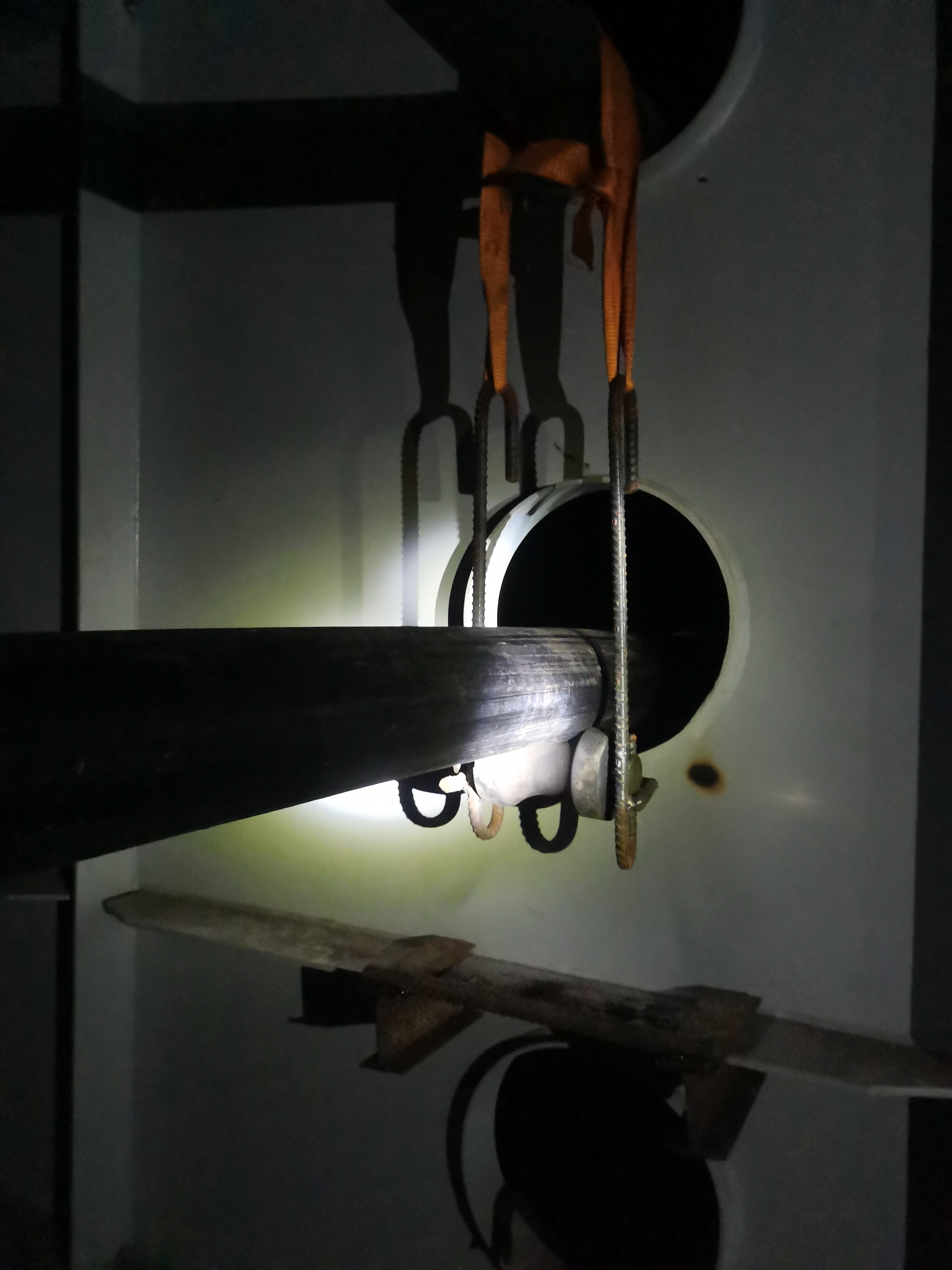

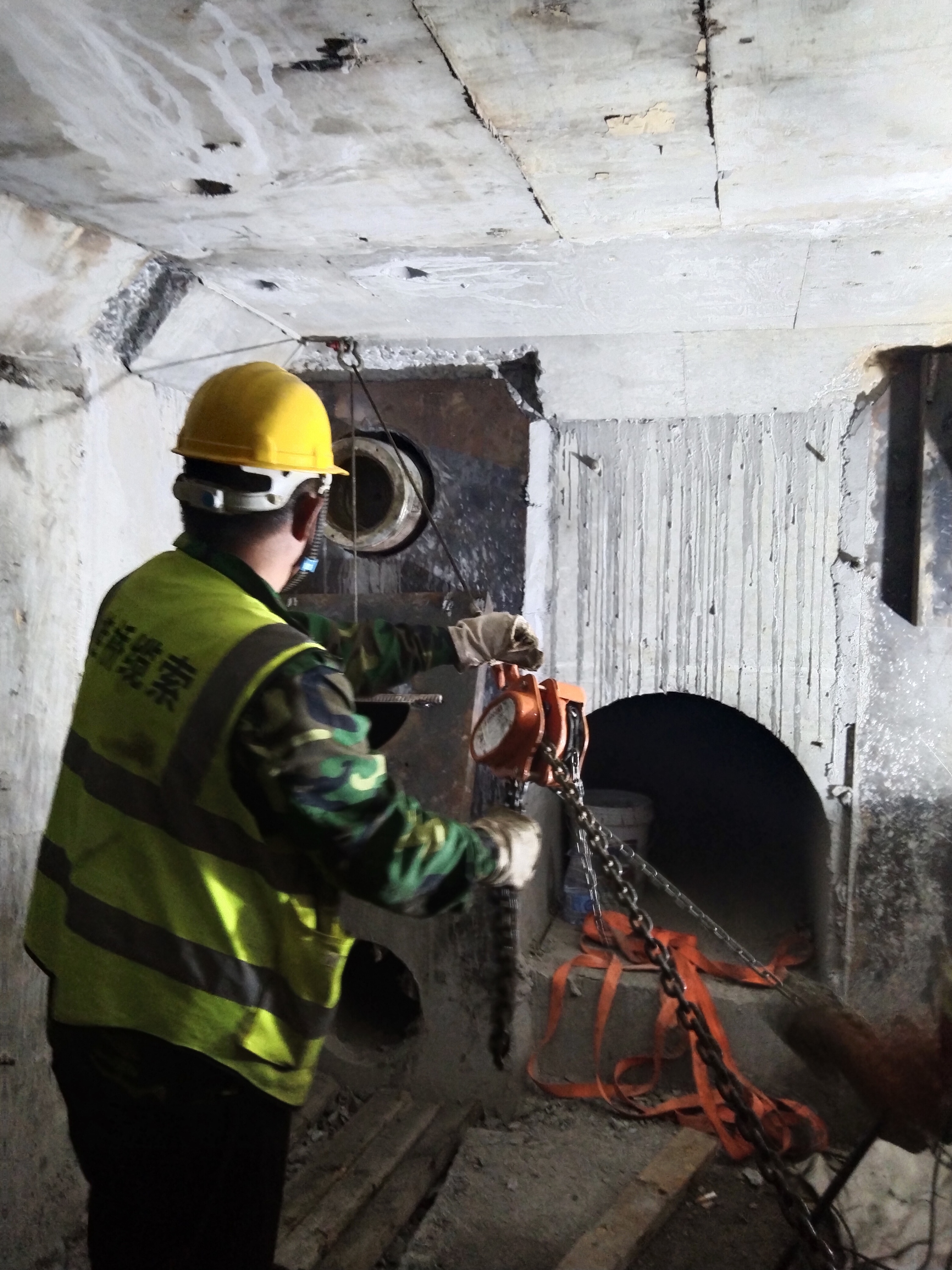

系桿設計在吊桿正下方的主縱梁內，每側的主縱梁設置6根系桿，6根系桿的布置為上下間距為0.75m，橫向中心距為1.8mm，全橋合計12根。

系桿索體為雙層PE的拉索，配套錨具為兩端皆為LZM張拉端錨具，系桿索體名義破斷力15963KN，索體外徑137mm,索體單位重量73kg/m。

系桿索采用塑包平行鋼絲束，鋼絲采用強度為1860MPa-Ф7mm環氧噴涂高強鋼絲，護套采用雙層，內層為黑色高密度聚乙烯，外層為彩色高密度聚乙烯。

成品拉索各項技術性能符合《大跨度斜拉橋平行鋼絲拉索》（JT/T 775-2016）和《環氧涂層高強鋼絲拉索》（GB/T31304-2014）。

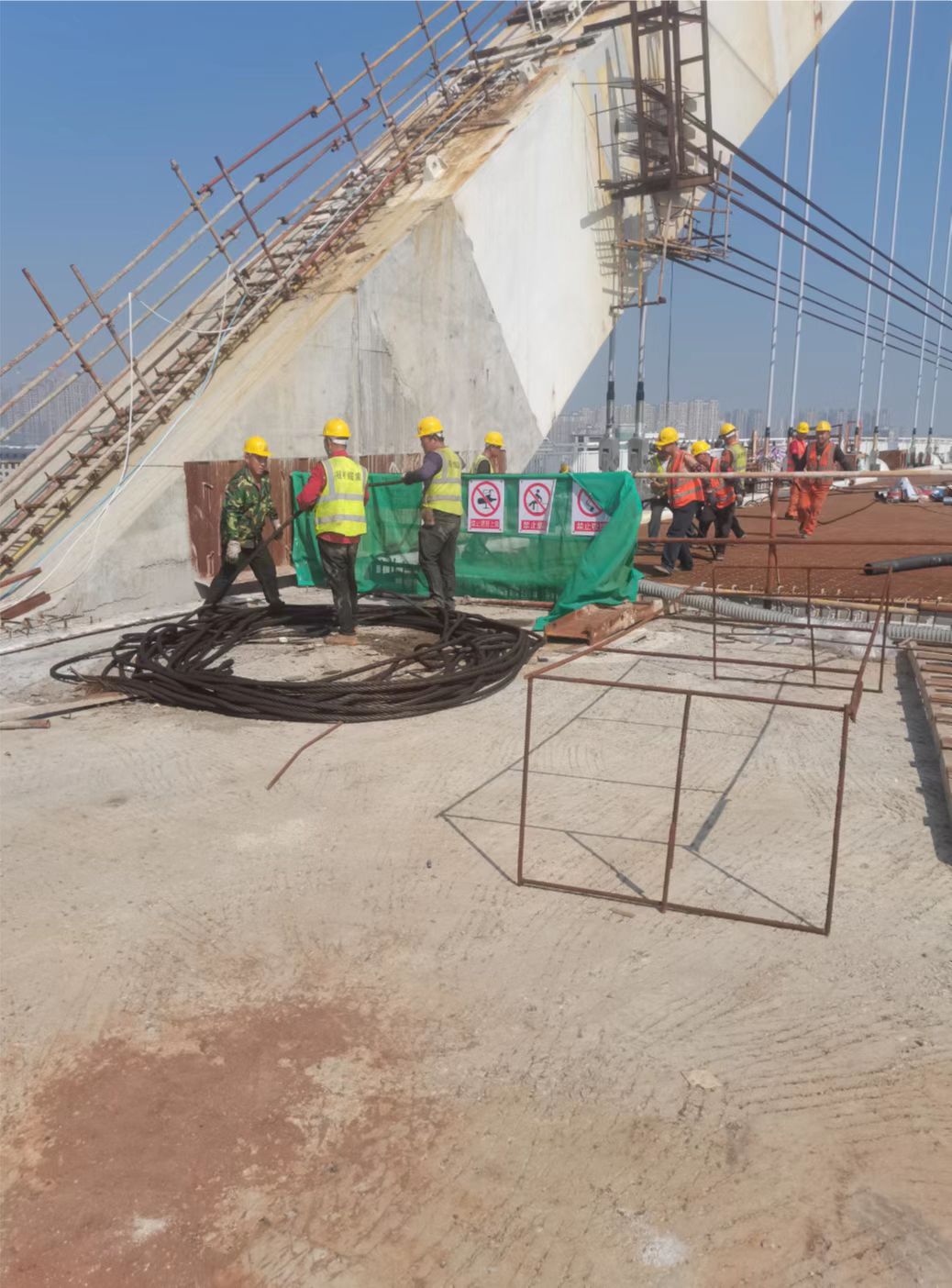

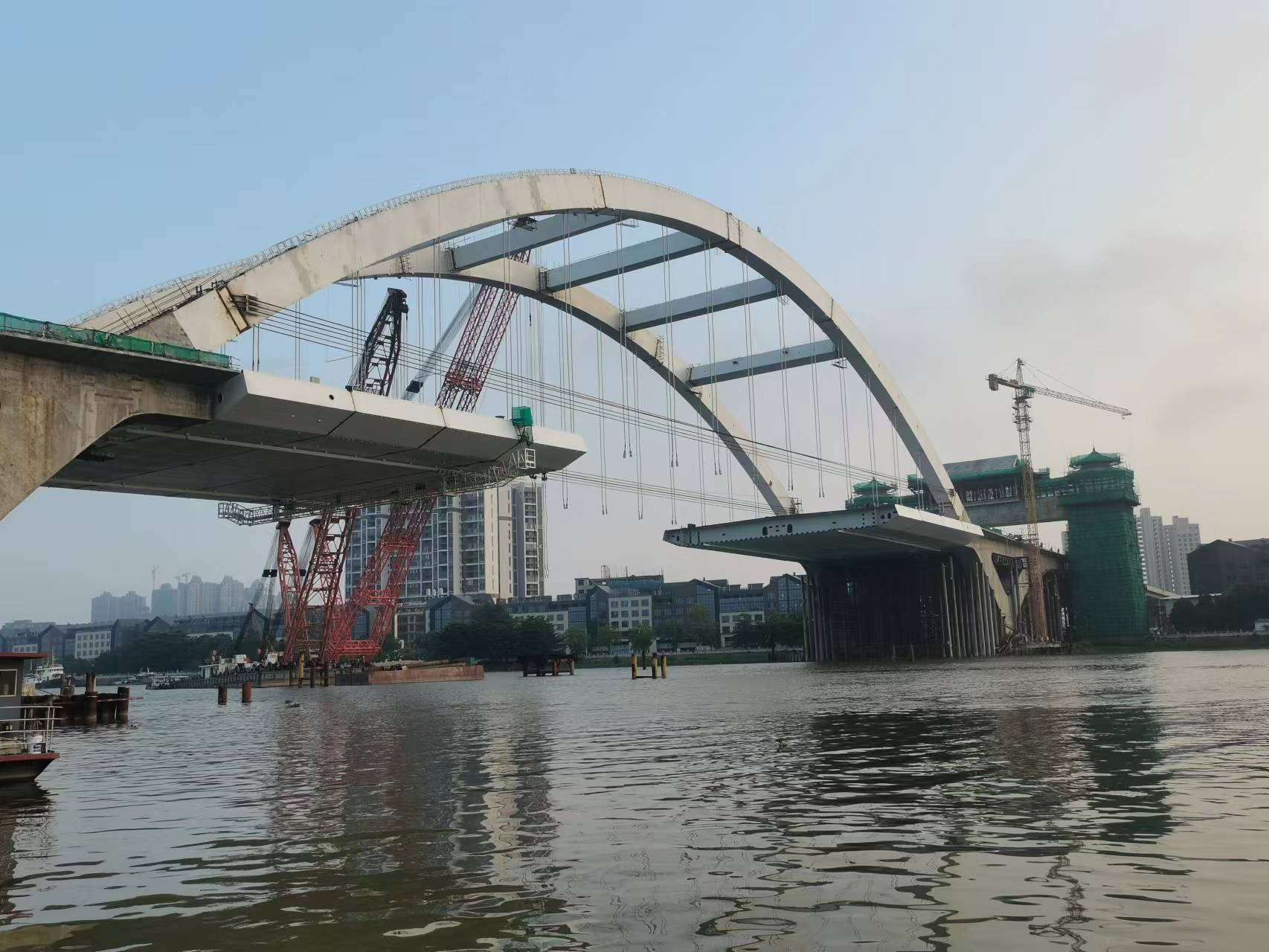

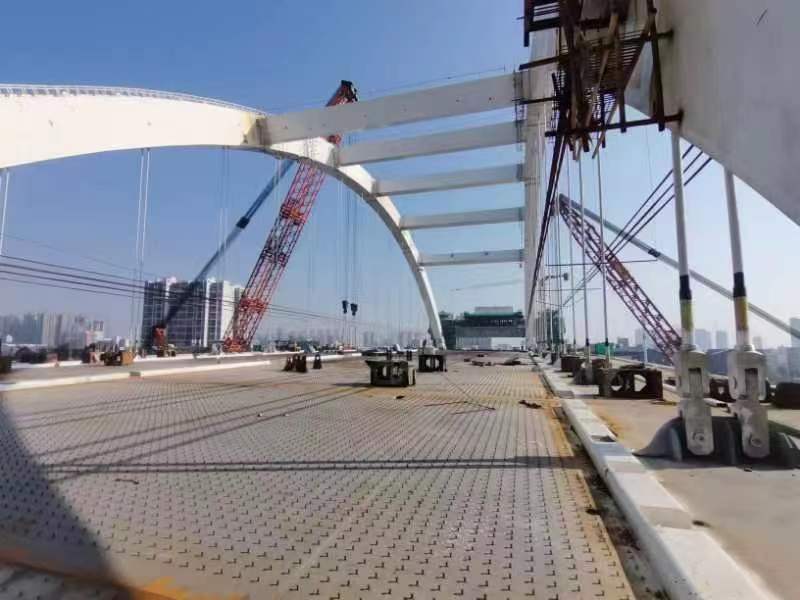

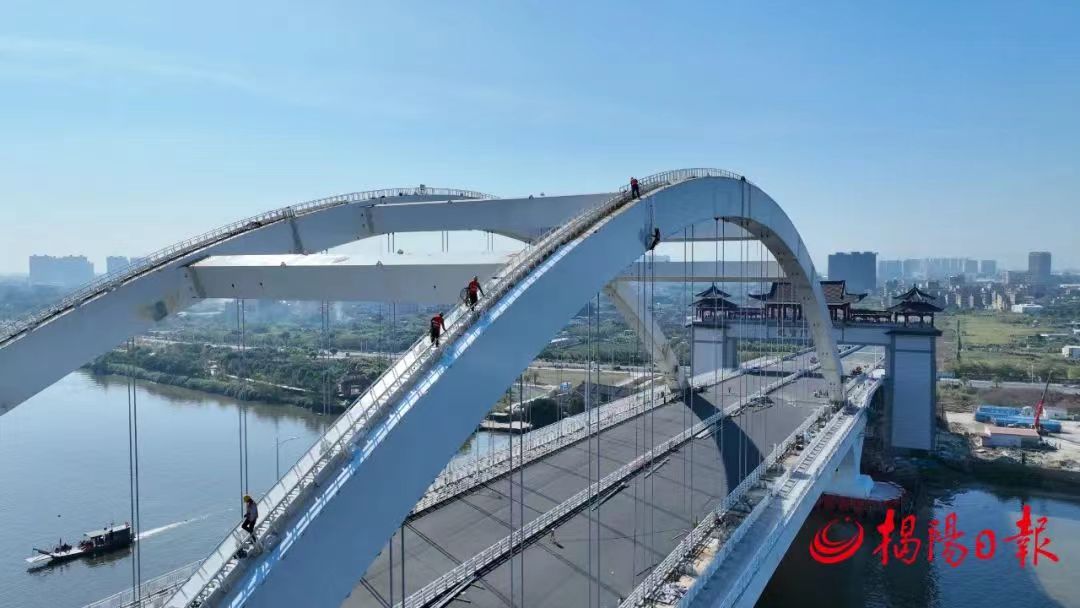

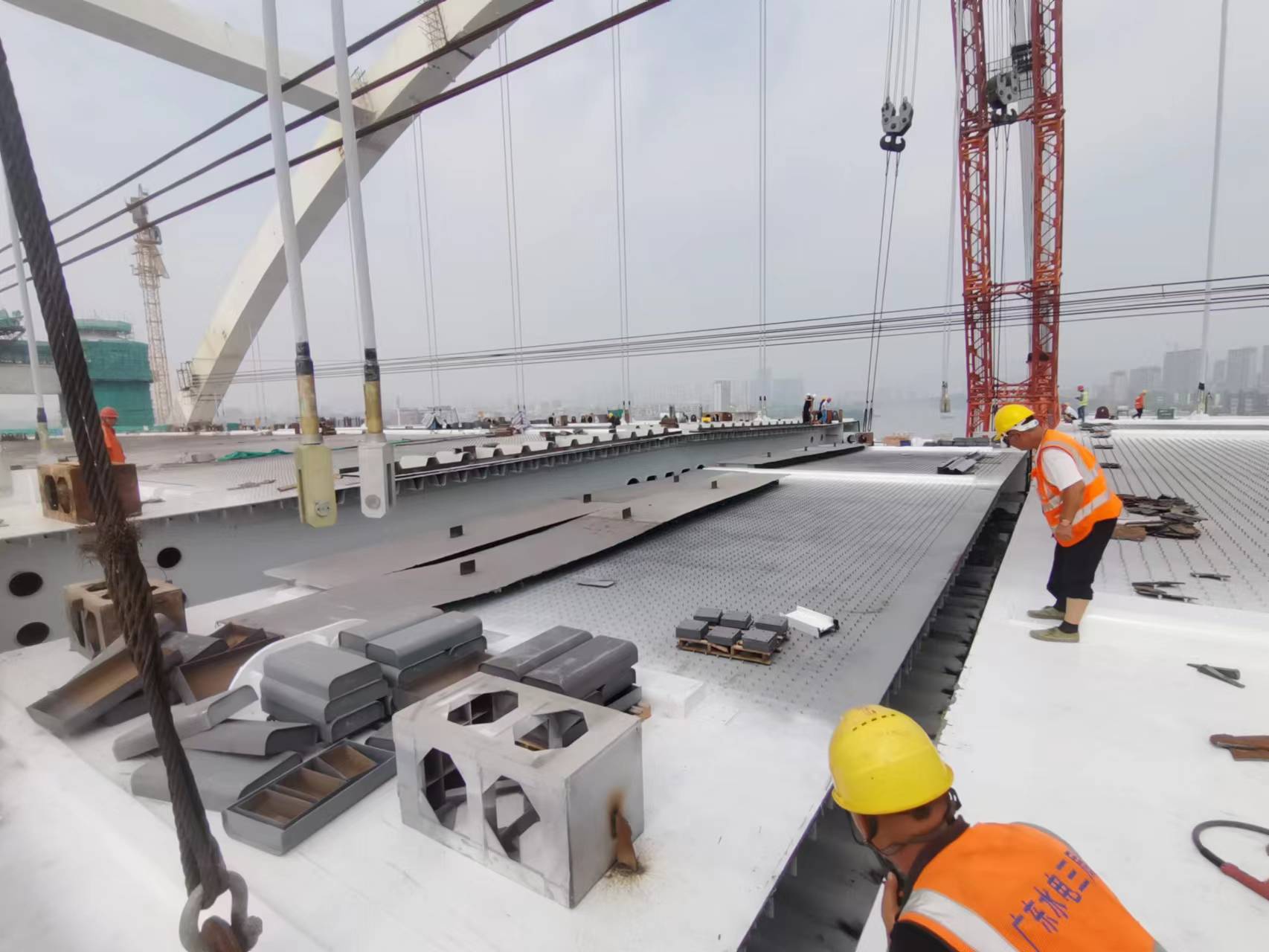

吊桿設計為雙側雙吊桿索，縱向間距為10.2m，雙吊桿橫向中心距為670mm，全橋共32組吊桿，合計64根。

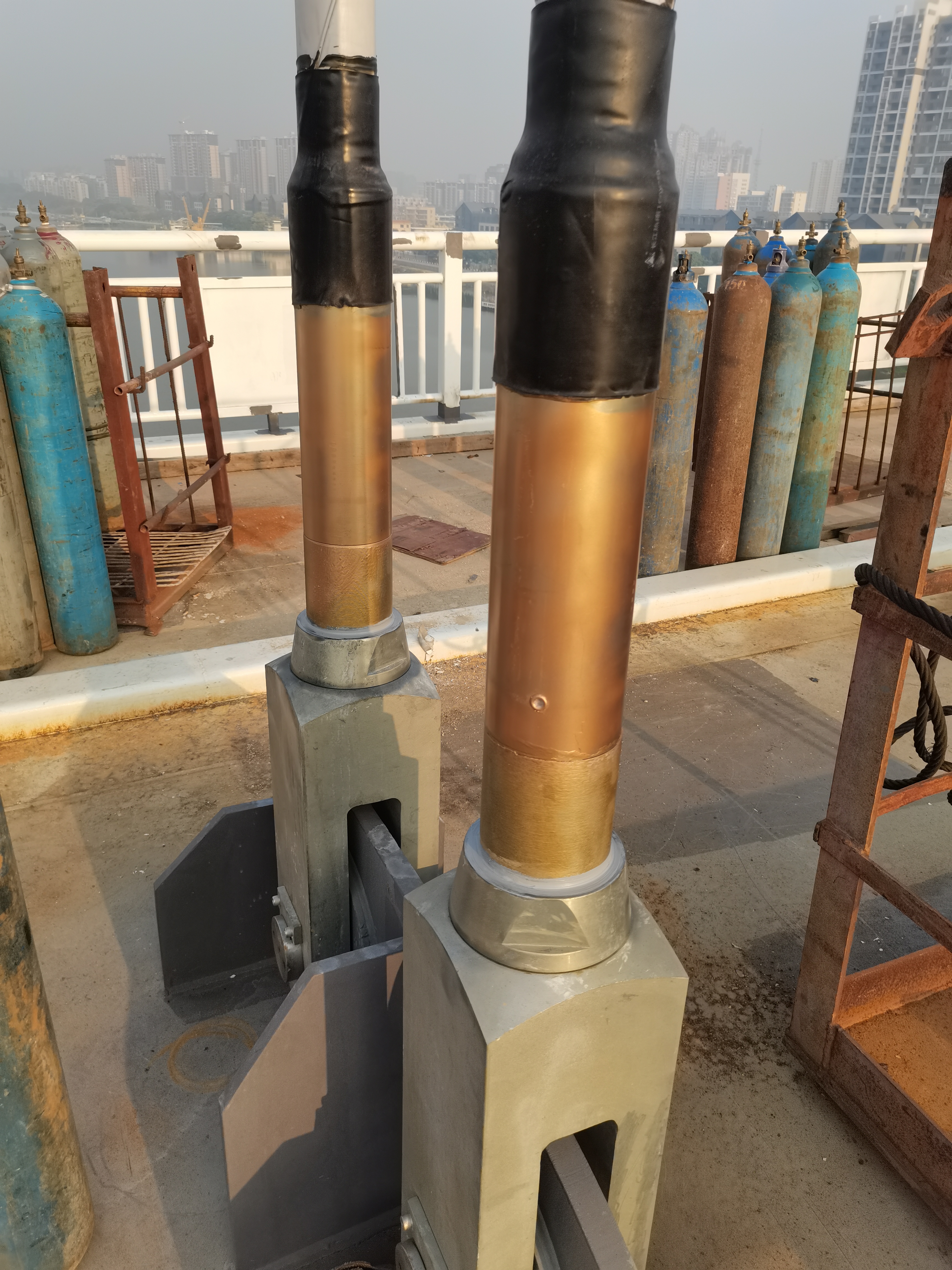

吊桿采用鋼絞線整束擠壓式拉索體系，采用HDPE護套索體，上端為螺母式錨固結構，錨在拱箱內橫隔板上，下端橋面錨點為銷接式錨固。

吊桿索體采用1860MPa級Φ15.2環氧噴涂無粘結鋼絞線，鋼絞線相互平行、順直并攏經大節距絞和、繞包，并在外擠包黑色—彩色雙護層高密度聚乙烯，兩端加錨具，經預張拉后成圈包裝而形成的成品拉索。

拉索滿足相關標準規范《單絲涂覆環氧涂層預應力鋼絞線》（GB/T25823-2010）、《擠壓錨固鋼絞線拉索》（JT/T850-2013）。

自項目開工建設以來，在水電三局各級領導熱切關心項目進度與積極指導工作下，項目經理部核心管理班子率先帶領各部門及相關施工班組的努力奮斗，拱橋項目順利得到推進，爭取今年年底前建成通車。
