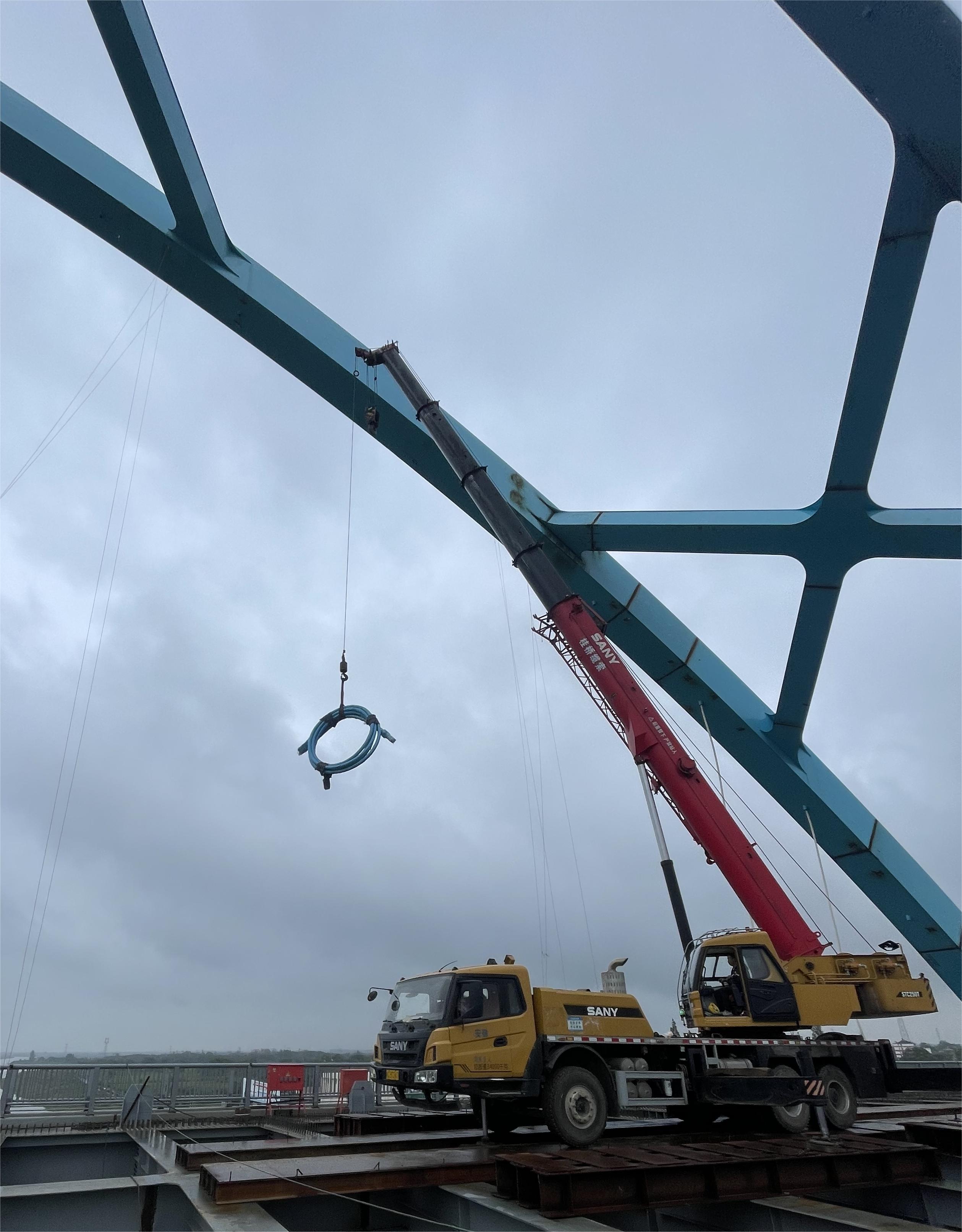

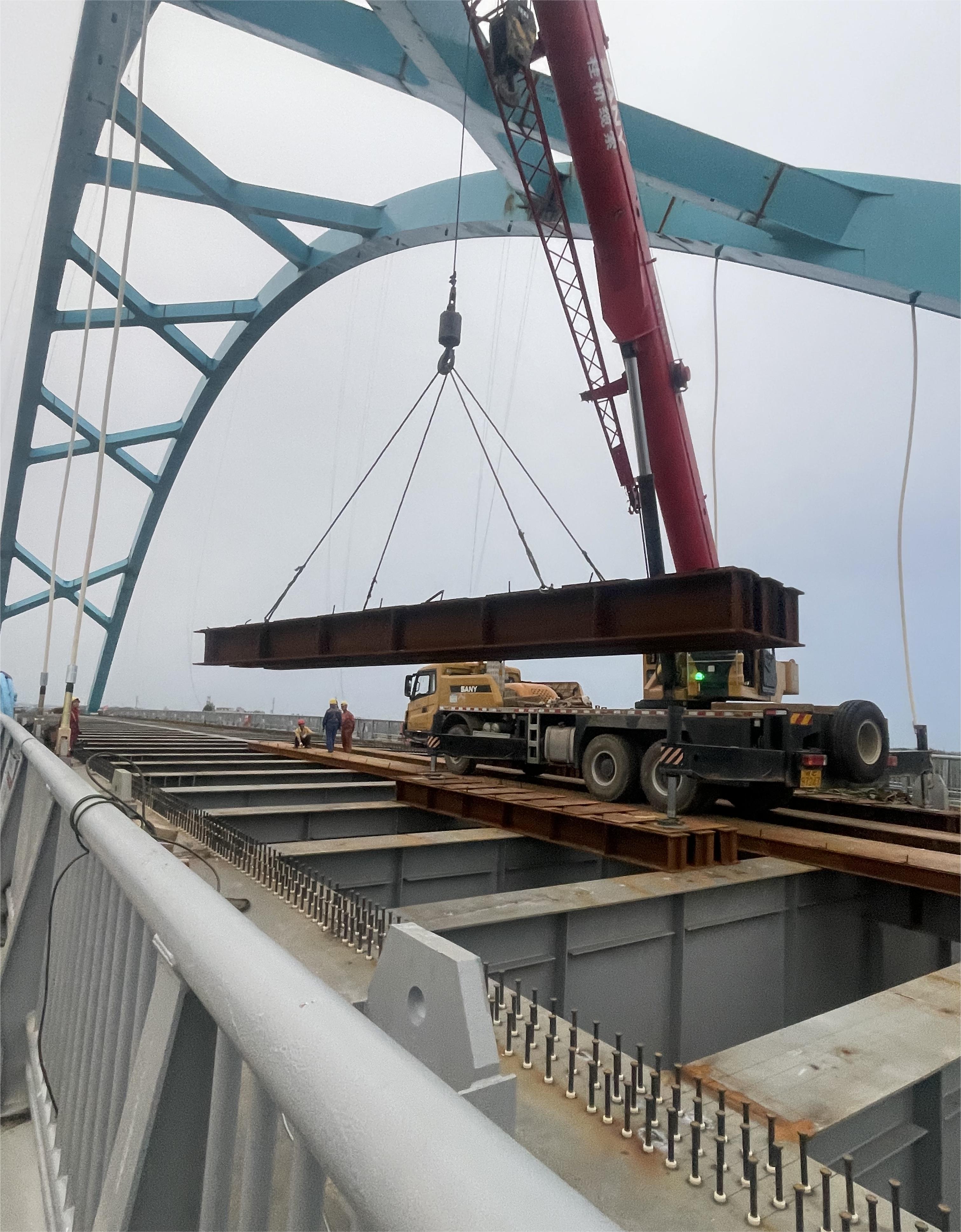

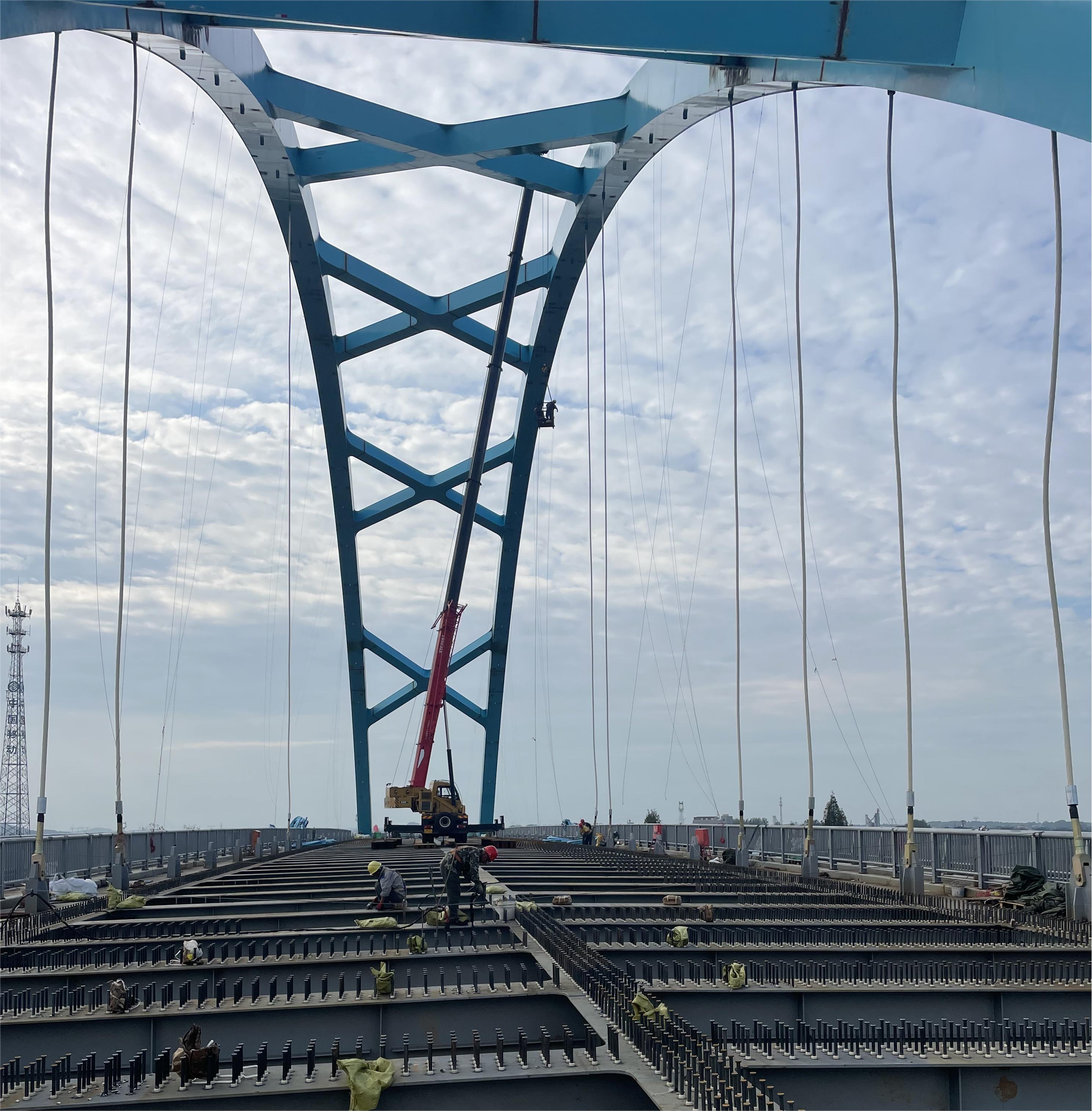

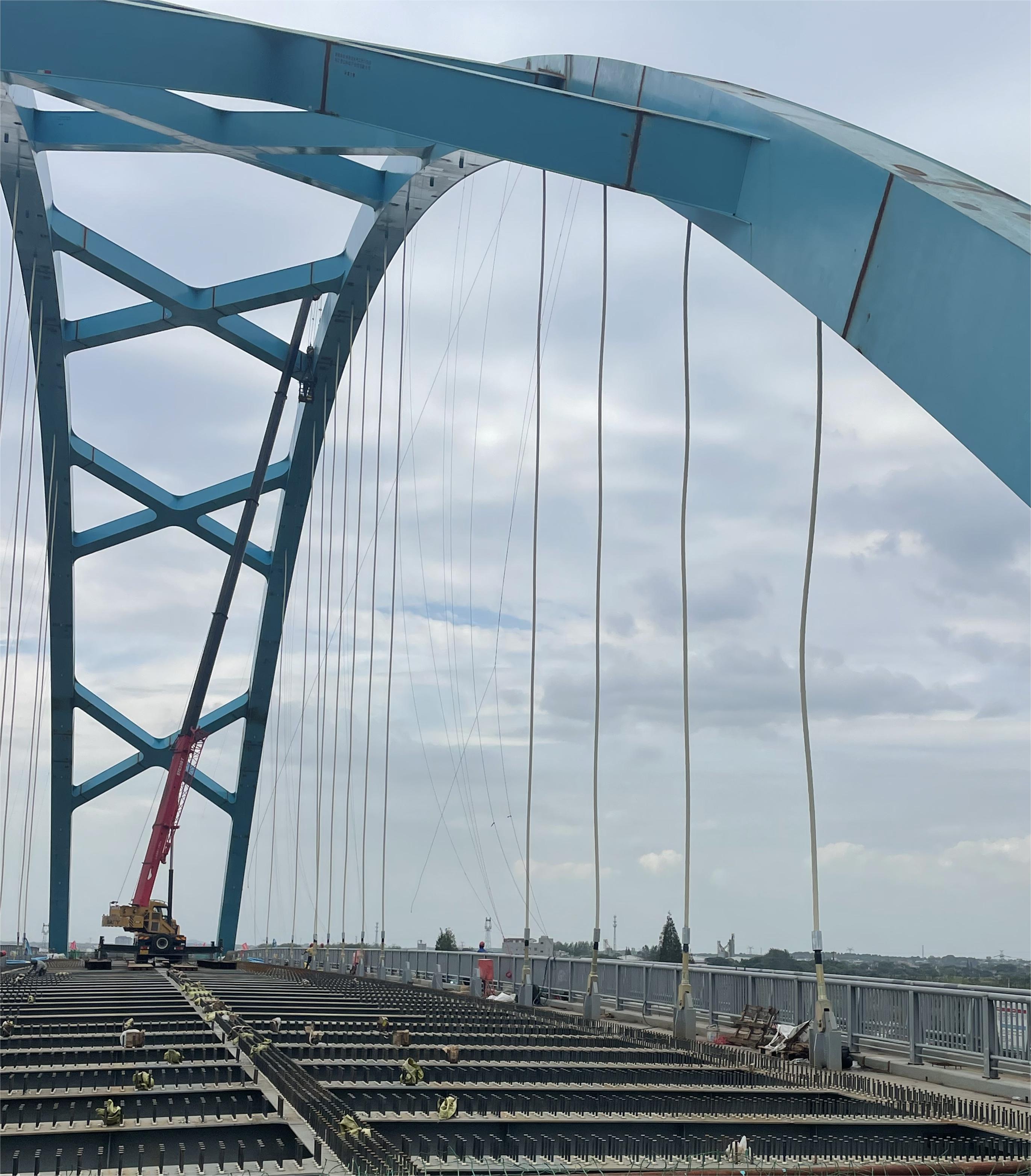

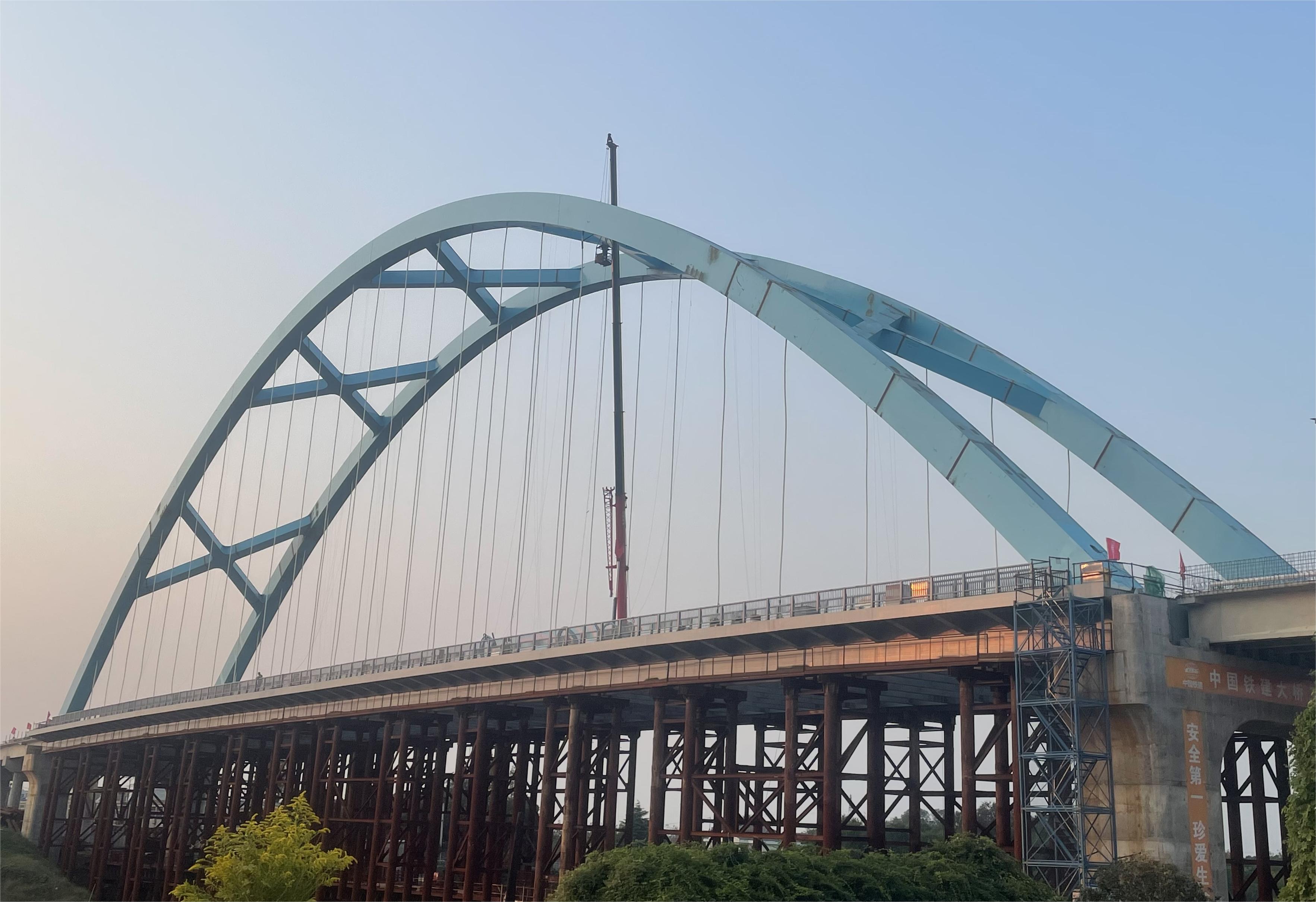

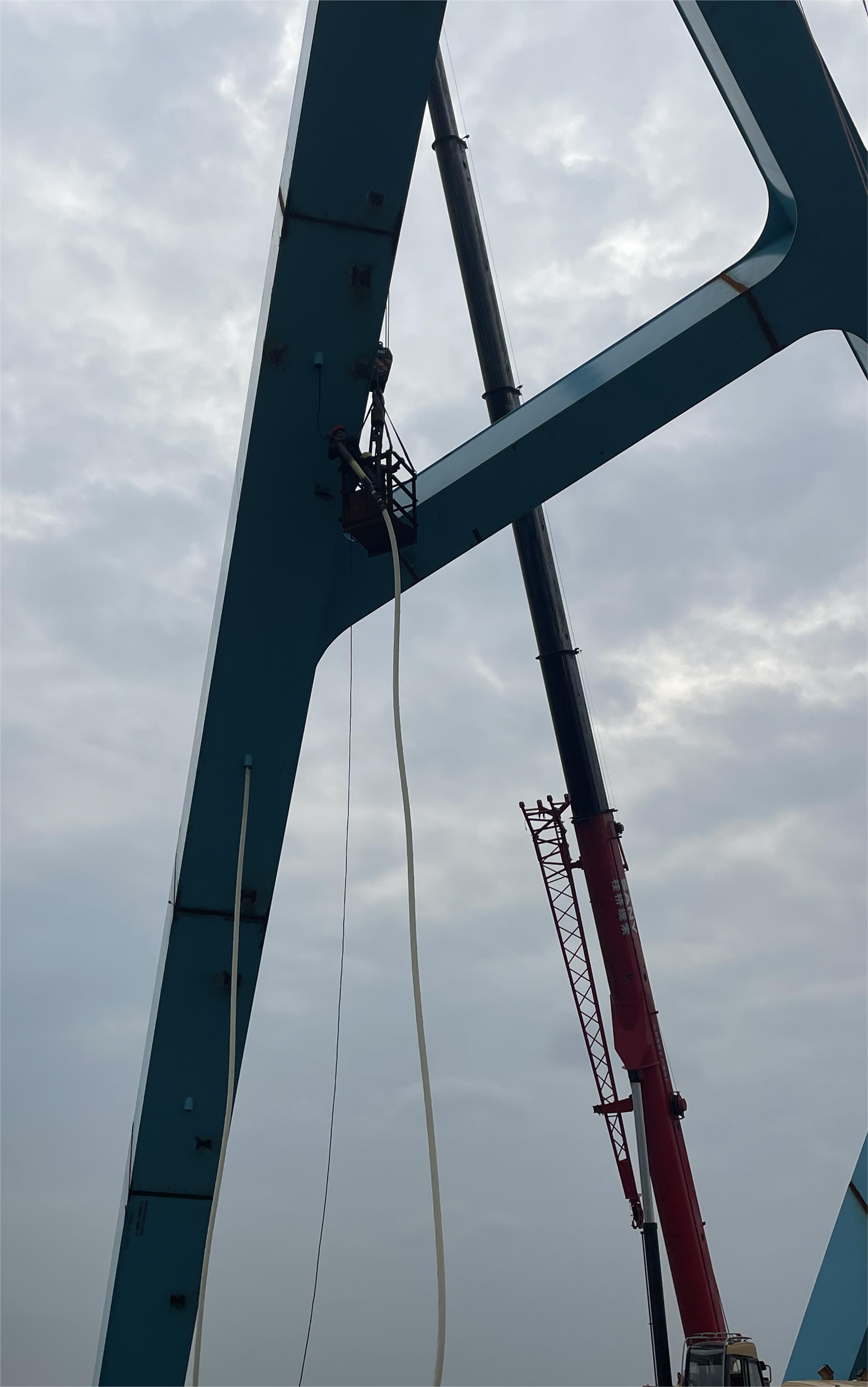

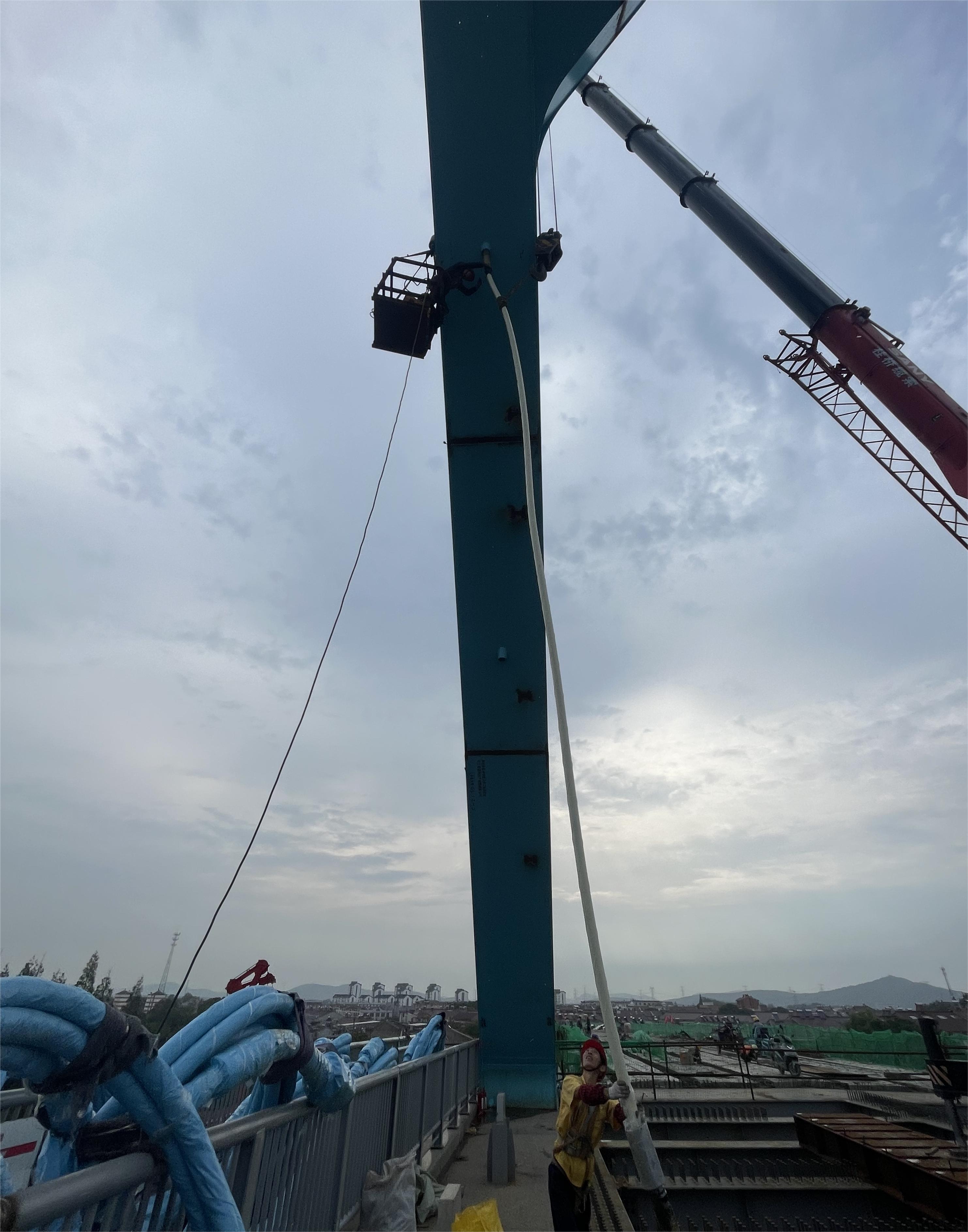

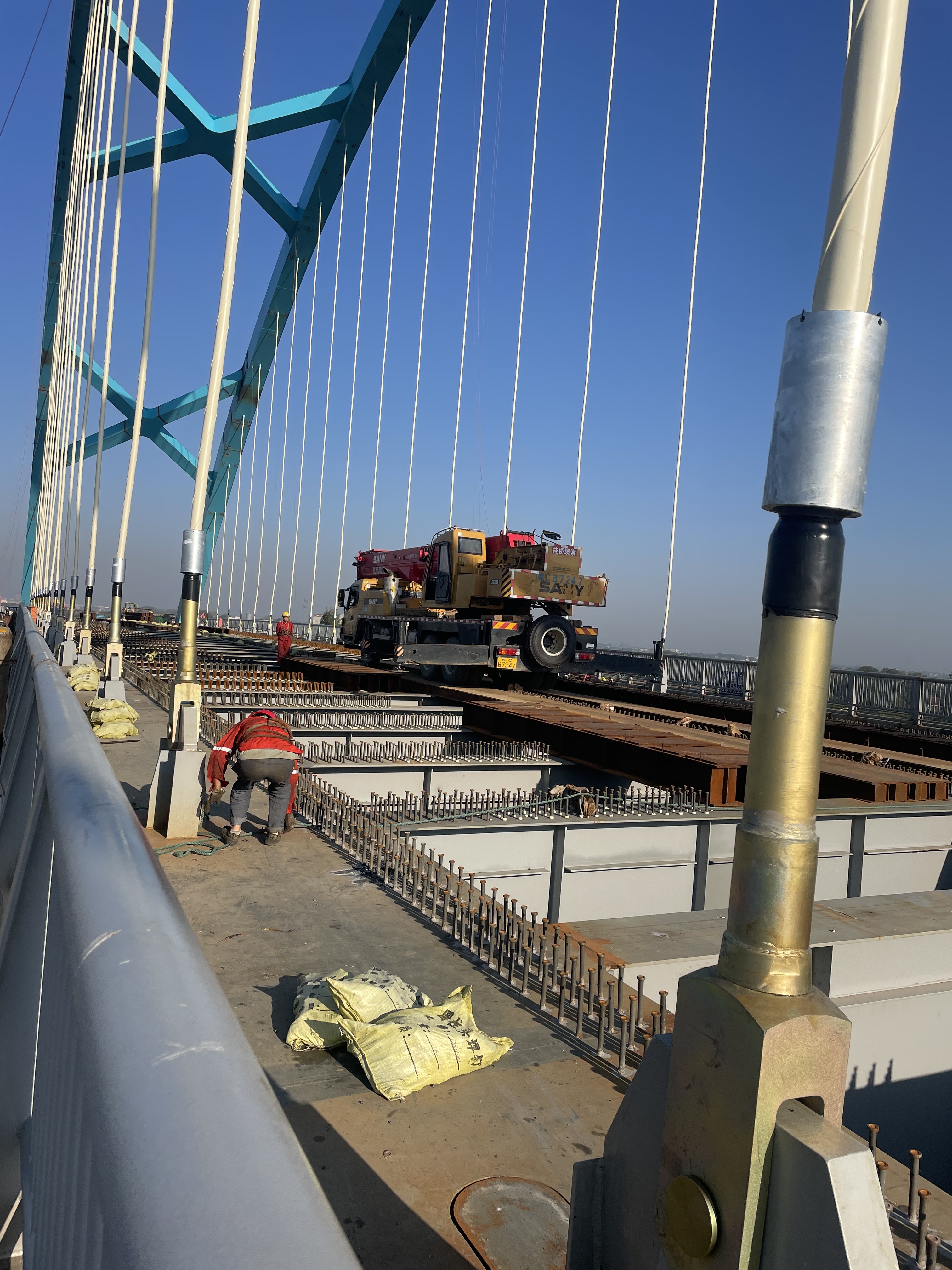

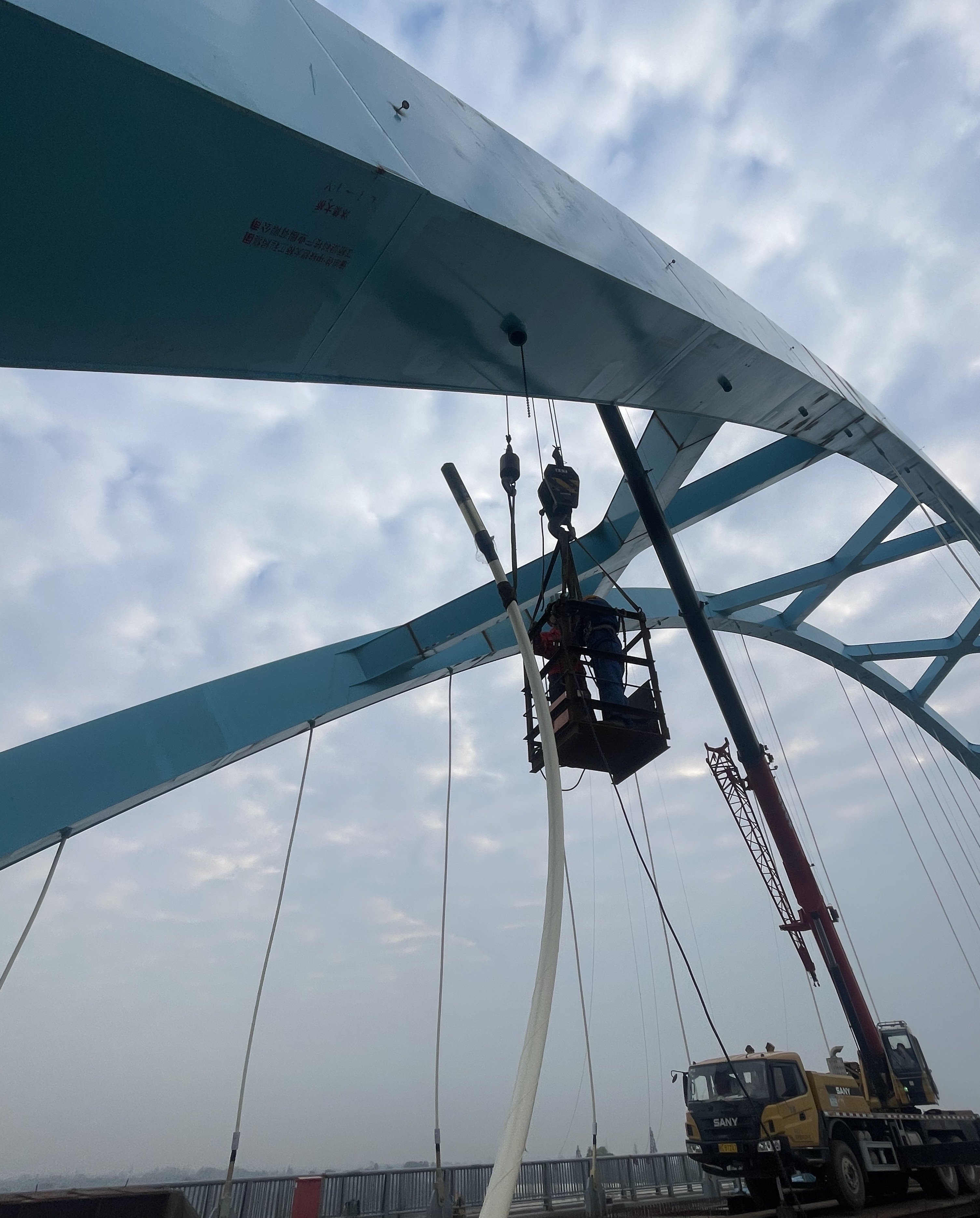

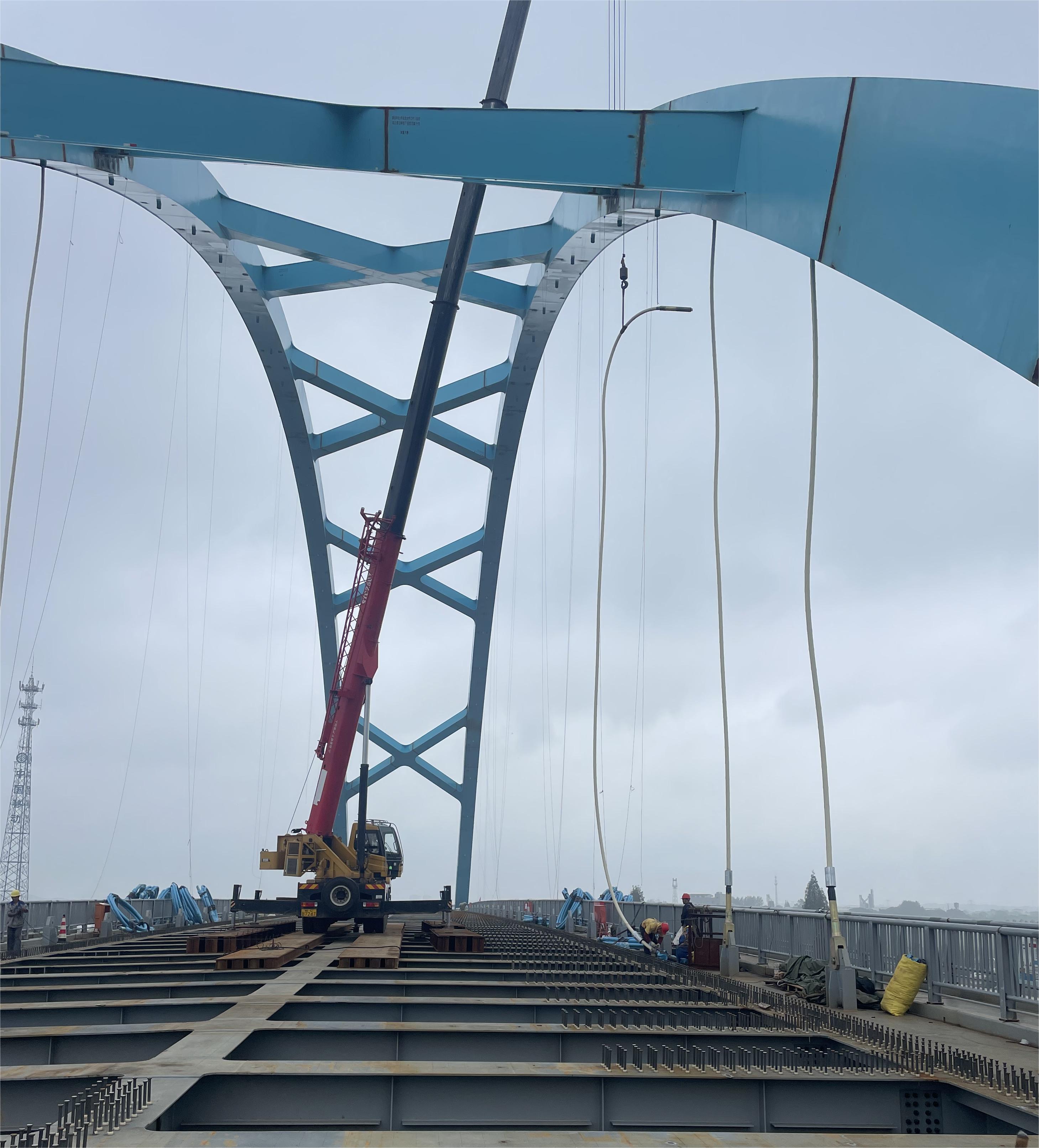

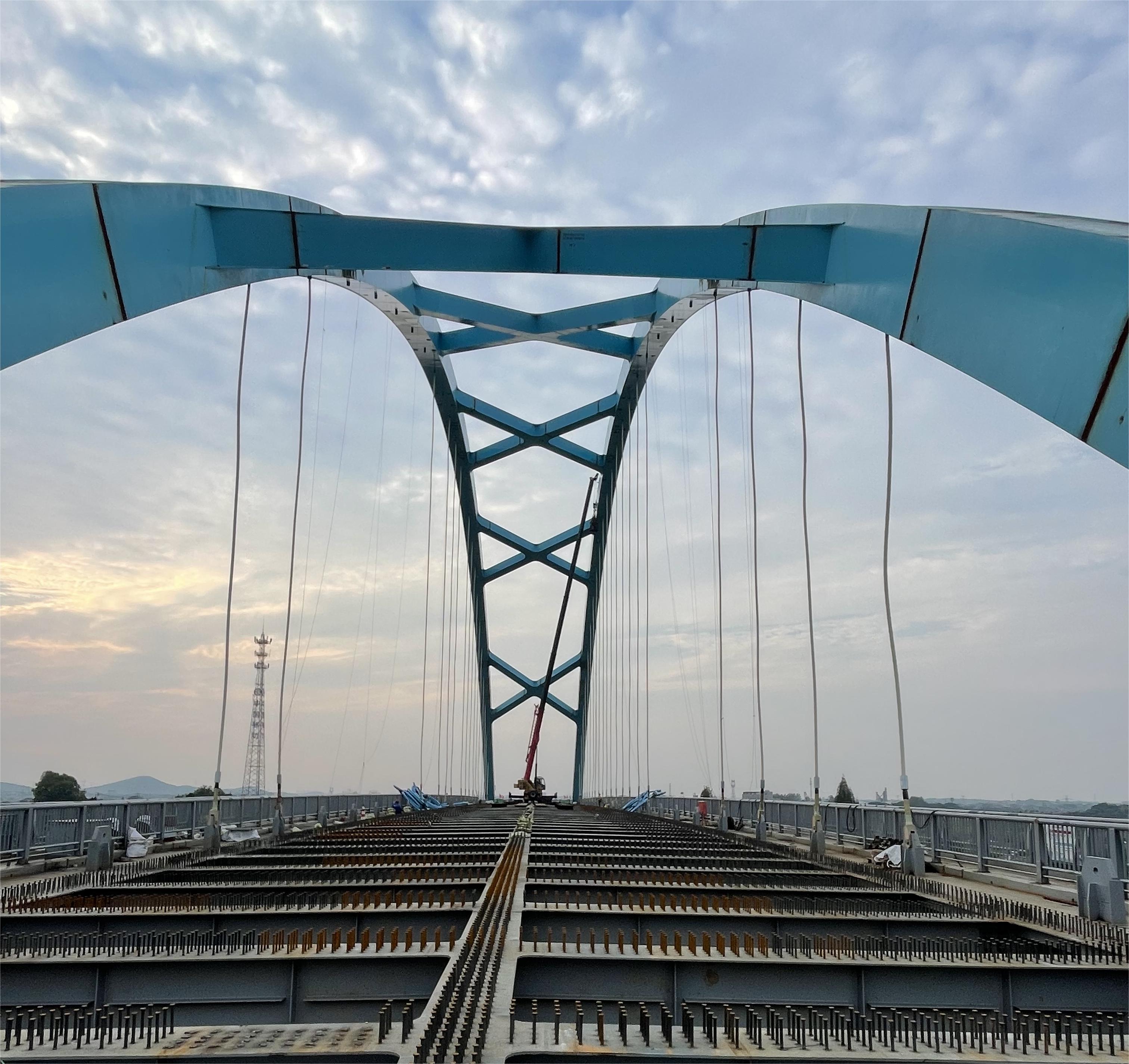

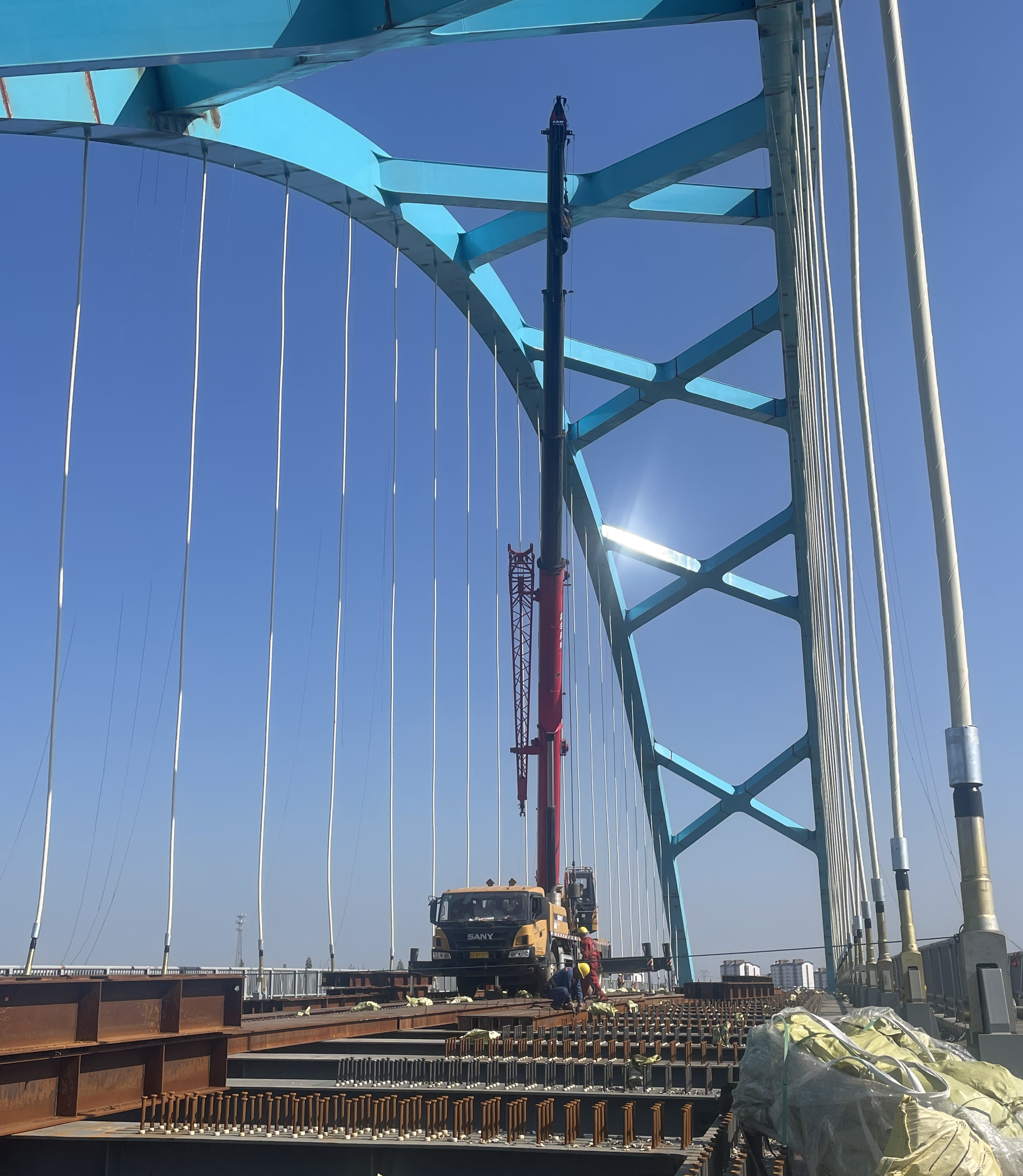

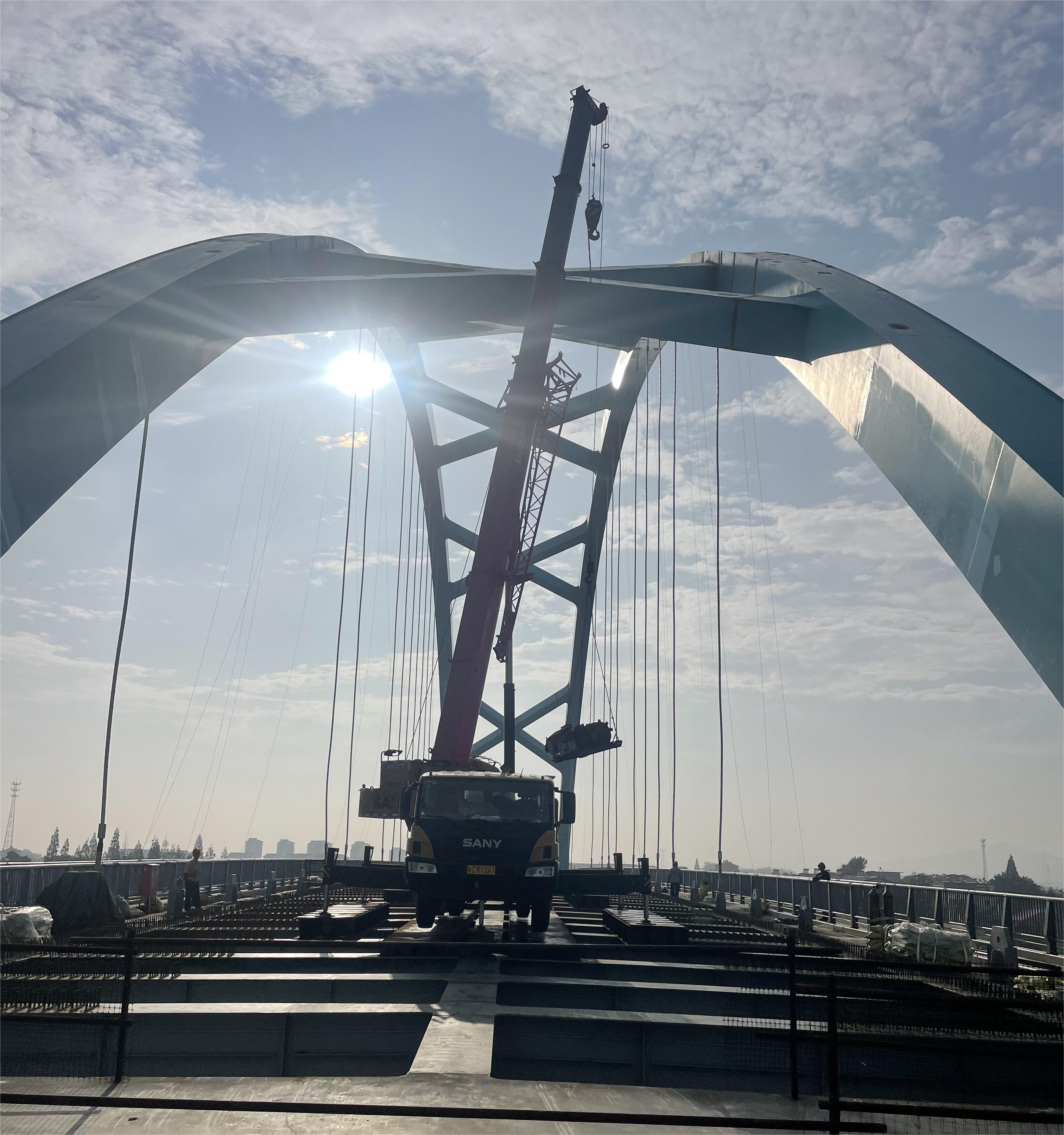

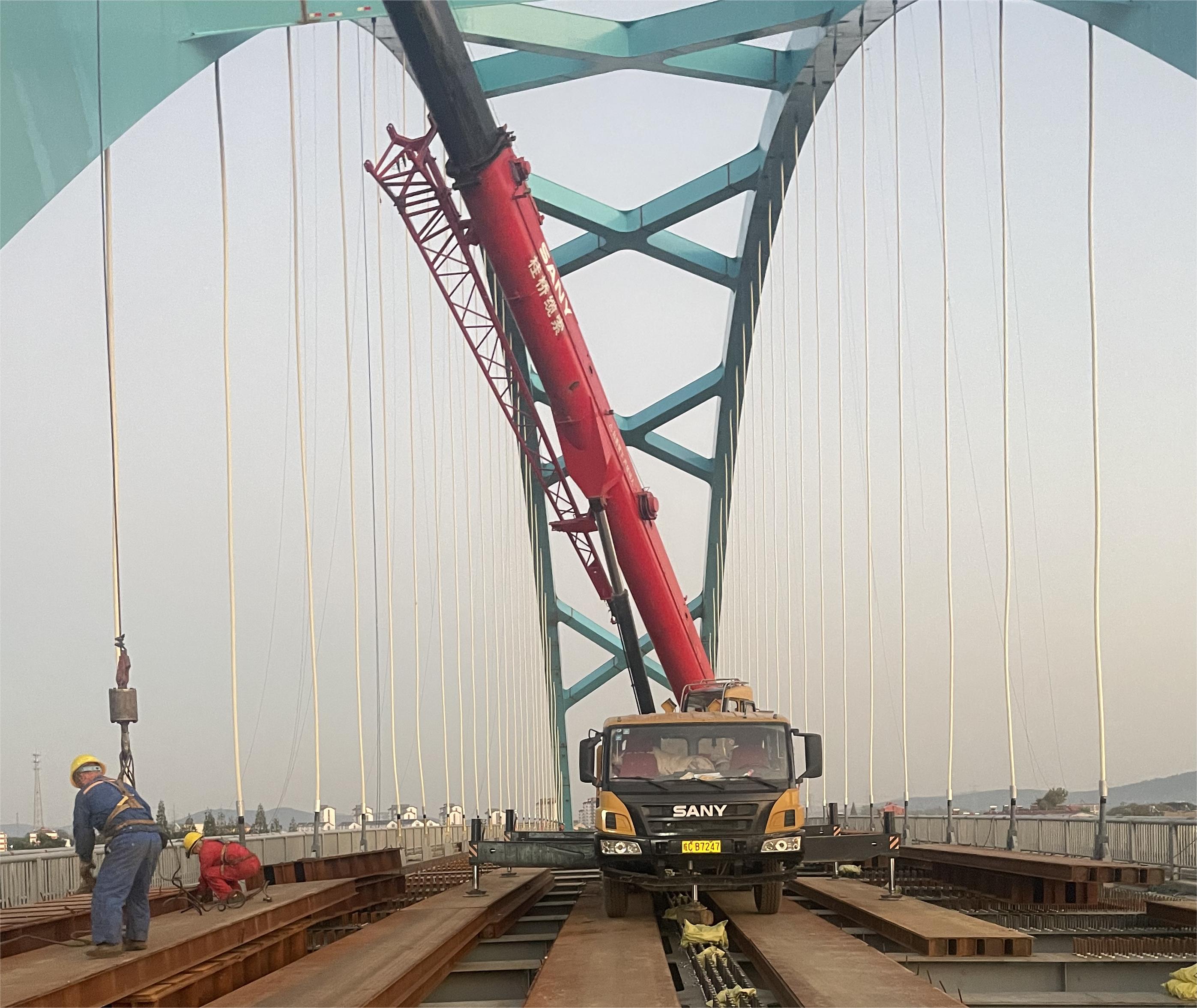

本項目位于引江濟淮兆河段。沐集橋全長1125米，主橋為單跨下承式鋼箱系桿拱橋，跨徑布置為170米。主橋全寬24.1米。主橋造型簡潔美觀，猶如蒼鷺掠水，盡顯巢湖“水天一色生幽景，萬頃煙波醉八仙”的美麗景觀。 吊桿 本設計吊桿要求具有可更換性。吊桿采用φ15.2-12和φ15.2-14鋼絞線整束擠壓式吊桿體系，HDPE護套索體。吊桿索直接承受來自組合梁的恒載及汽車、人群等活載，是下承式拱橋傳力鏈中的重要一環。本橋吊桿沿橋軸水平向吊點標準中心距為6米。上端采用整束擠壓式錨具，下端采用銷鉸式錨固。外層HDPE外表面需采用凸出的螺旋線，以防止風雨激振。 系桿 系桿體系由系桿索索體和錨固系統組成，兩根主梁各設4根15.2-9的體外預應力鋼絞線，組成結構的柔性系桿體系；要求能單根安裝和張拉，并且在運營階段能單根換索。 施工 吊桿索均在拱端張拉和調索。吊桿上端錨固于拱肋內，下端錨固在耳板上。 系桿索分別設置兩側主縱梁內，系桿預應力均為兩端張拉，張拉時采取雙控，以張拉力為準,伸長量為輔 索體 索體材料均為鍍鋅無粘結鋼絞線，鋼絞線強度為1860MPa，符合GB/T33363-2016<《預應力熱鍍鋅鋼絞線》標準要求；鋼絞線束纏聚酯高強纖維帶，再擠塑雙層高密度聚乙烯（HDPE）；錨索結構性能滿足JT/T850-2013《擠壓錨固鋼絞線拉索》標準要求；錨具性能符合GB/T14370-2015《預應力筋用錨具、夾具和連接器》標準要求。 本項目的吊桿、系桿拉索索體材料及吊桿、系桿施工安裝均由柳州桂橋纜索有限公司承攬。
